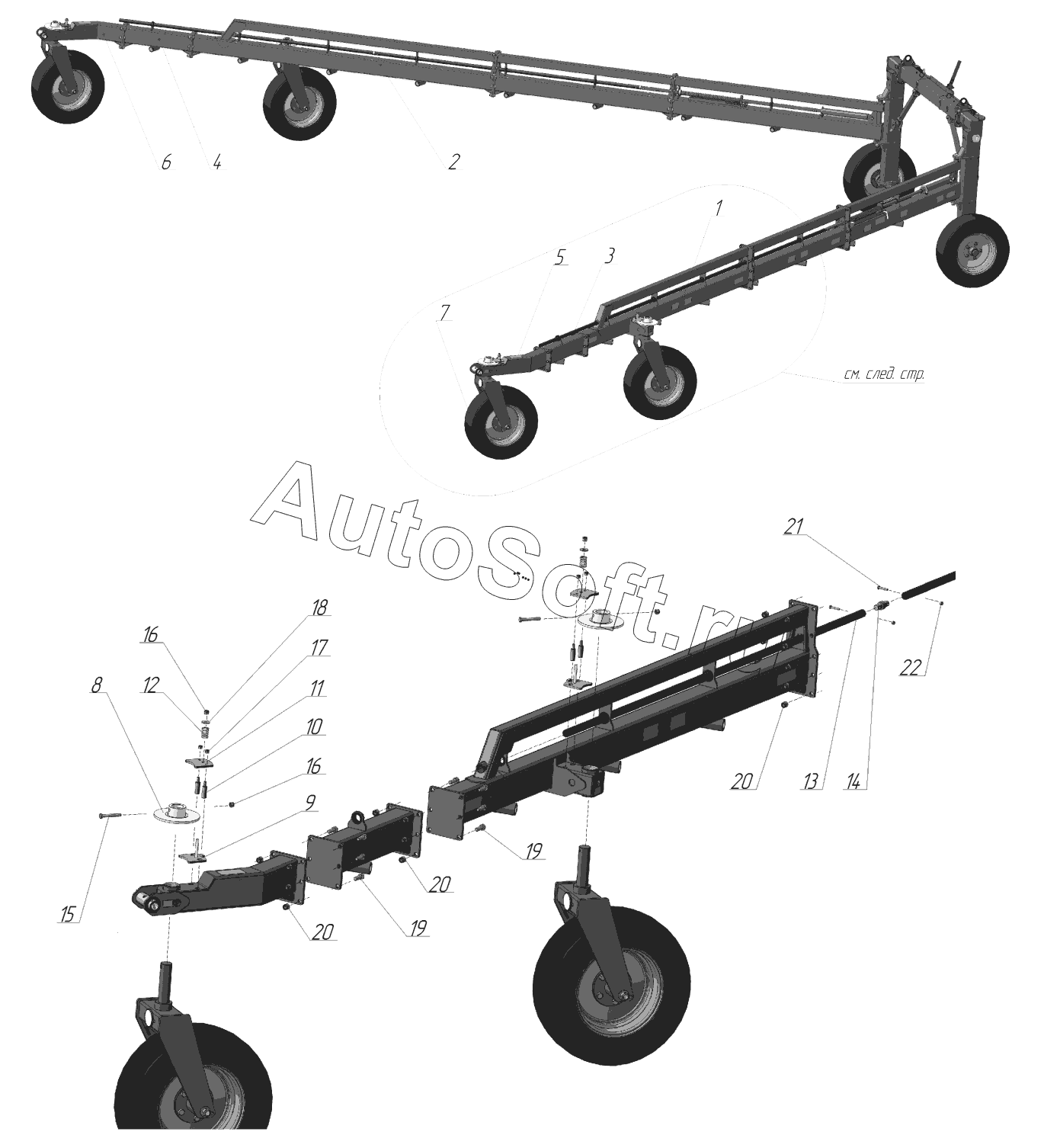

Каталог запасных частей к технике: Навигатор-Новое машиностроение МК-16 (2018). Боковые секции
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Балка передняя | |
| 2 | М***1 | Балка передняя | |
| 3 | М***0 | Удлинитель | |
| 4 | М***1 | Удлинитель | |
| 5 | М***0 | Балка колесная | |
| 6 | М***1 | Балка колесная | |
| 7 | М***0 | Колесо в сборе | |
| 8 | М***0 | Диск тормозной | |
| 9 | М***0 | Колодка тормозная | |
| 10 | М***2 | Направляющая | |
| 11 | М***1 | Колодка | |
| 12 | 1***2 | Пружина | |
| 13 | М***2 | Труба | |
| 14 | М***3 | Соединитель | |
| 15 | 0***1 | Болт | |
| 16 | 0***0 | Гайка М12 | |
| 17 | 0***1 | Гайка | |
| 18 | 0***6 | Шайба | |
| 19 | 0***4 | Болт | |
| 20 | 0***5 | Гайка М16 | |
| 21 | 0***8 | Болт М8х45 | |
| 22 | 0***5 | Гайка М8 |
