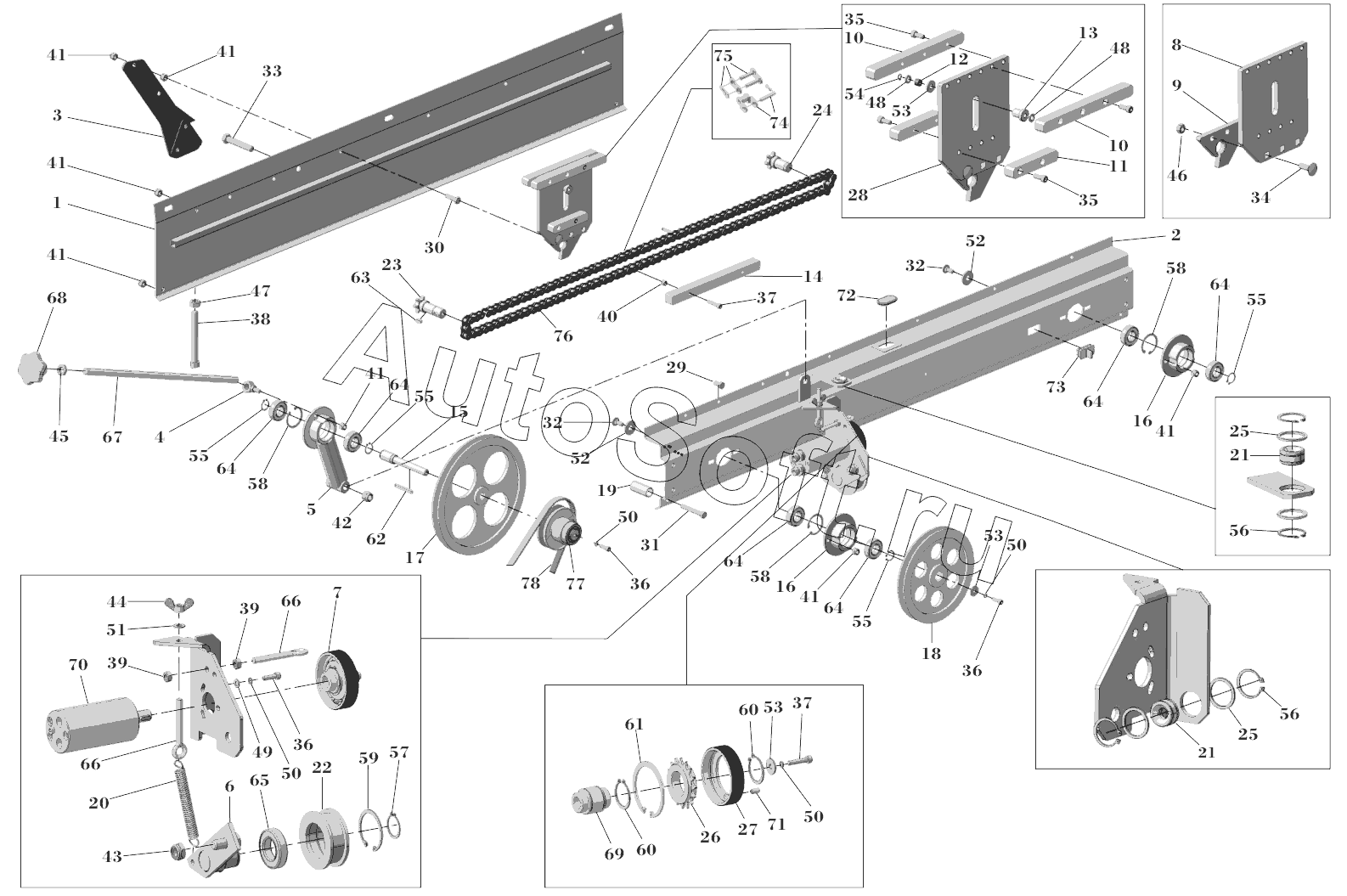

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ
50
50
50
50
59
58
58
58
57
56
56
55
55
55
55
54
53
53
53
52
52
51
60
60
49
48
48
47
46
45
44
43
42
41
41
41
41
41
41
41
69
78
77
76
75
74
73
72
71
70
40
68
67
66
66
65
64
64
64
64
64
64
63
62
61
11
20
19
18
17
16
16
15
14
13
12
21
21
10
10
9
8
7
6
5
4
3
2
30
39
39
38
37
37
36
36
36
35
35
34
33
32
32
31
1
29
28
27
26
25
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Крышка задняя обвязчика | |
| 2 | R***0 | Крышка передняя обвязчика | |
| 3 | R***М | Нож в сборе | |
| 4 | R***4 | Натяжитель вариатора | |
| 5 | R***0 | Опора регулятора | |
| 6 | R***0 | Опора холостого колеса | |
| 7 | R***5 | Колесо свободного хода в сборе | |
| 8 | 2***1 | Ползун | |
| 9 | 2***2 | Нитеводитель | |
| 10 | 1***2 | Направляющая верхняя | |
| 11 | 1***3 | Направляющая нижняя | |
| 12 | 2***4 | Втулка | |
| 13 | 2***5 | Ролик | |
| 14 | 1***4 | Направляющая центральная | |
| 15 | 2***1 | Ось | |
| 16 | 1***3 | Опора подшипниковая | |
| 17 | С***1 | Шкив большой | |
| 18 | С***0 | Шкив малый | |
| 19 | 2***1 | Втулка распорная | |
| 20 | 1***3 | Пружина | |
| 21 | 2***6 | Втулка направляющая шпагат | |
| 22 | 2***9 | Холостое колесо | |
| 23 | 2***0 | Венец ведущий | |
| 24 | 2***1 | Венец ведомый | |
| 25 | R***1 | Кольцо | |
| 26 | 1***6 | Колесо свободного хода | |
| 27 | 2***8 | Колесо ведущее шпагата | |
| 28 | 2***8 | Кулиса | |
| 29 | 0***6 | Болт | |
| 30 | 0***3 | Болт | |
| 31 | 0***4 | Болт | |
| 32 | 0***0 | Болт | |
| 33 | 0***8 | Болт | |
| 34 | 0***5 | Болт М8х25 | |
| 35 | 0***3 | Болт М1616 | |
| 36 | 0***4 | Винт | |
| 37 | 0***0 | Винт | |
| 38 | 0***5 | Винт | |
| 39 | 0***4 | Гайка | |
| 40 | 0***5 | Гайка М6 | |
| 41 | 0***5 | Гайка М8 | |
| 42 | 0***0 | Гайка М12 | |
| 43 | 0***0 | Гайка | |
| 44 | 0***0 | Гайка-барашек М8 | |
| 45 | 0***5 | Гайка | |
| 46 | 0***0 | Гайка М8 | |
| 47 | 0***6 | Гайка | |
| 48 | 0***1 | Шайба | |
| 49 | 0***6 | Шайба 6 | |
| 50 | 0***6 | Шайба | |
| 51 | 0***9 | Шайба O8 | |
| 52 | 0***8 | Шайба | |
| 53 | 0***8 | Шайба | |
| 54 | 0***5 | Кольцо стопорное | |
| 55 | 0***0 | Кольцо стопорное | |
| 56 | 0***7 | Кольцо стопорное | |
| 57 | 0***0 | Кольцо стопорное | |
| 58 | 0***2 | Кольцо стопорное | |
| 59 | 0***5 | Кольцо стопорное | |
| 60 | 0***5 | Кольцо стопорное | |
| 61 | 0***2 | Кольцо стопорное | |
| 62 | 0***6 | Шплинт | |
| 63 | 0***0 | Шпонка | |
| 64 | 0***0 | Подшипник | |
| 65 | 0***0 | Подшипник | |
| 66 | 0***0 | Рым-болт М8х60 | |
| 67 | 4***1 | Шпилька | |
| 68 | 1***0 | Маховик | |
| 69 | 2***4 | Втулка | |
| 70 | 0***2 | Гидромотор | |
| 71 | 0***2 | Штифт | |
| 72 | 2***3 | Заглушка | |
| 73 | 4***0 | Заглушка | |
| 74 | 1***8 | Звено переходное | |
| 75 | 1***7 | Звено соединительное | |
| 76 | 1***1 | Цепь | |
| 77 | 4***1 | Вариатор | |
| 78 | 4***0 | Ремень приводной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
