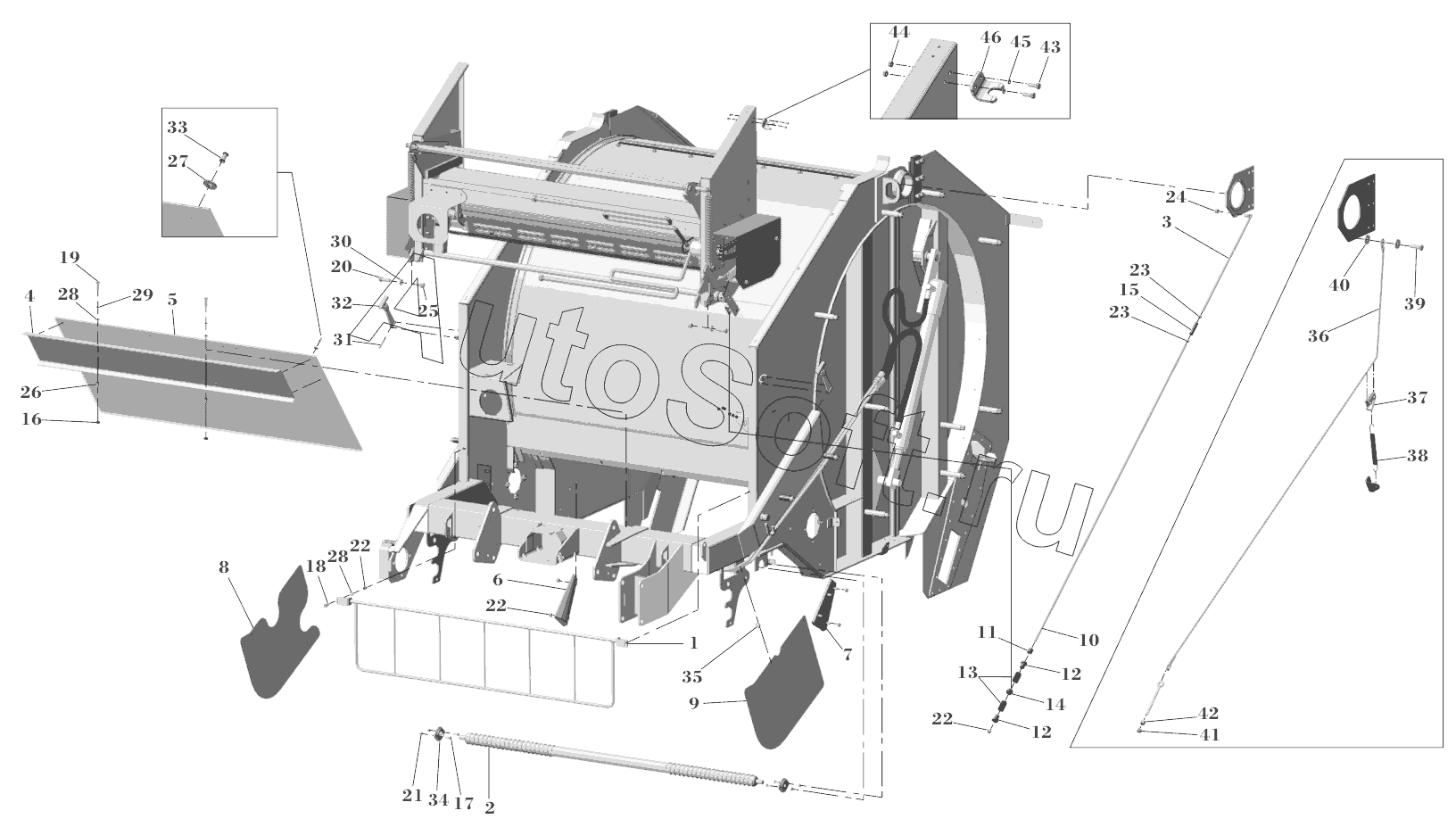

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. УСТАНОВКА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА
36
25
26
27
28
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
12
1
14
15
16
17
18
19
20
21
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Экран обвязчика | |
| 2 | 1***8 | Валок расправляющий | |
| 3 | 1***3 | Тяга возврата | |
| 4 | 1***6 | Экран маслопроводов | |
| 5 | 1***2 | Направляющая сетки | |
| 6 | R***9 | Направляющая | |
| 7 | R***1 | Направляющая | |
| 8 | 1***8 | Шторка правая | |
| 9 | 1***7 | Шторка левая | |
| 10 | 1***5 | Тяга возврата | |
| 11 | 1***1 | Втулка устройства возврата | |
| 12 | 1***4 | Направляющая пружины | |
| 13 | 1***M | Пружина | |
| 14 | 1***3 | Втулка | |
| 15 | 1***7 | Муфта тяги возврата | |
| 16 | 1***2 | Шайба | |
| 17 | 0***9 | Болт М620 | |
| 18 | 0***1 | Болт | |
| 19 | 0***3 | Болт | |
| 20 | 0***8 | Болт М1240 | |
| 21 | 0***5 | Гайка М6 | |
| 22 | 0***5 | Гайка М8 | |
| 23 | 0***4 | Гайка | |
| 24 | 0***1 | Гайка | |
| 25 | 0***0 | Гайка М12 | |
| 26 | 0***8 | Заклепка-Гайка | |
| 27 | 0***8 | Шайба | |
| 28 | 0***9 | Шайба O8 | |
| 29 | 0***8 | Шайба Гровера O8 | |
| 30 | 0***1 | Шайба 12 | |
| 31 | 0***0 | Штифт пружинный 6х50 | |
| 32 | 4***1 | Замок резиновый | |
| 33 | 0***5 | Заклепка стальная | |
| 34 | 0***7 | Опора RATY17 | |
| 35 | 1***4 | Хомут пластиковый | |
| 36 | R***0 | Трос | |
| 37 | 4***4 | Зажим поддерживающий | |
| 38 | 1***5 | Пружина | |
| 39 | 0***8 | Болт М10х35 | |
| 40 | 0***8 | Шайба | |
| 41 | 0***5 | Гайка М8 | |
| 42 | 0***5 | Гайка | |
| 43 | 0***2 | Болт | |
| 44 | 0***5 | Гайка | |
| 45 | 0***5 | Шайба | |
| 46 | 1***5 | Проушина под замок |
