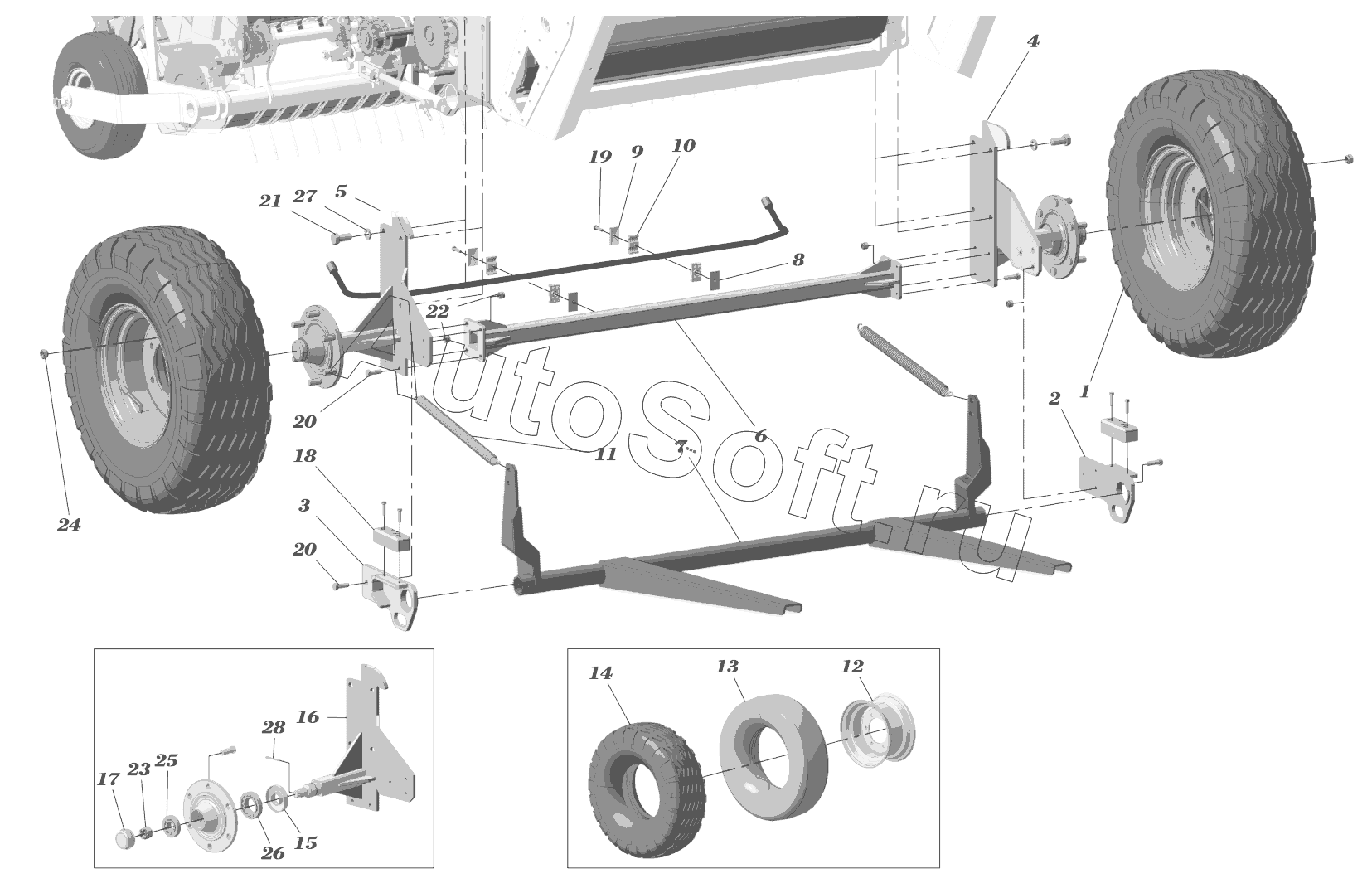

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ОПОРНЫЕ КОЛЕСА
15
28
27
26
25
24
23
22
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Колесо в комплекте | |
| 2 | A***1 | Кронштейн левый | |
| 3 | A***2 | Кронштейн правый | |
| 4 | R***1 | Ступица колеса правая | |
| 5 | R***1 | Ступица колеса левая | |
| 6 | R***7 | Опора осей | |
| 7 | Н***4 | Выталкиватель | |
| 8 | 0***1 | Пластина двойной скобы | |
| 9 | 0***2 | Планка прижимная | |
| 10 | 0***3 | Ложе РВД | |
| 11 | 1***8 | Пружина | |
| 12 | 1***0 | Обод колеса | |
| 13 | 1***1 | Камера | |
| 14 | 1***2 | Шина | |
| 15 | 1***0 | Манжета | |
| 16 | 1***1 | Ступица колеса | |
| 17 | 1***2 | Крышка ступицы | |
| 18 | 2***2 | Резиновый буфер | |
| 19 | 0***0 | Болт М8х35 | |
| 20 | 0***8 | Болт М12х40 | |
| 21 | 0***1 | Болт | |
| 22 | 0***1 | Самоконтряшаяся гайка | |
| 23 | 0***0 | Гайка | |
| 24 | 0***1 | Гайка | |
| 25 | 0***6 | Подшипник | |
| 26 | 0***9 | Подшипник | |
| 27 | 0***0 | Шайба | |
| 28 | 0***0 | Шплинт |
