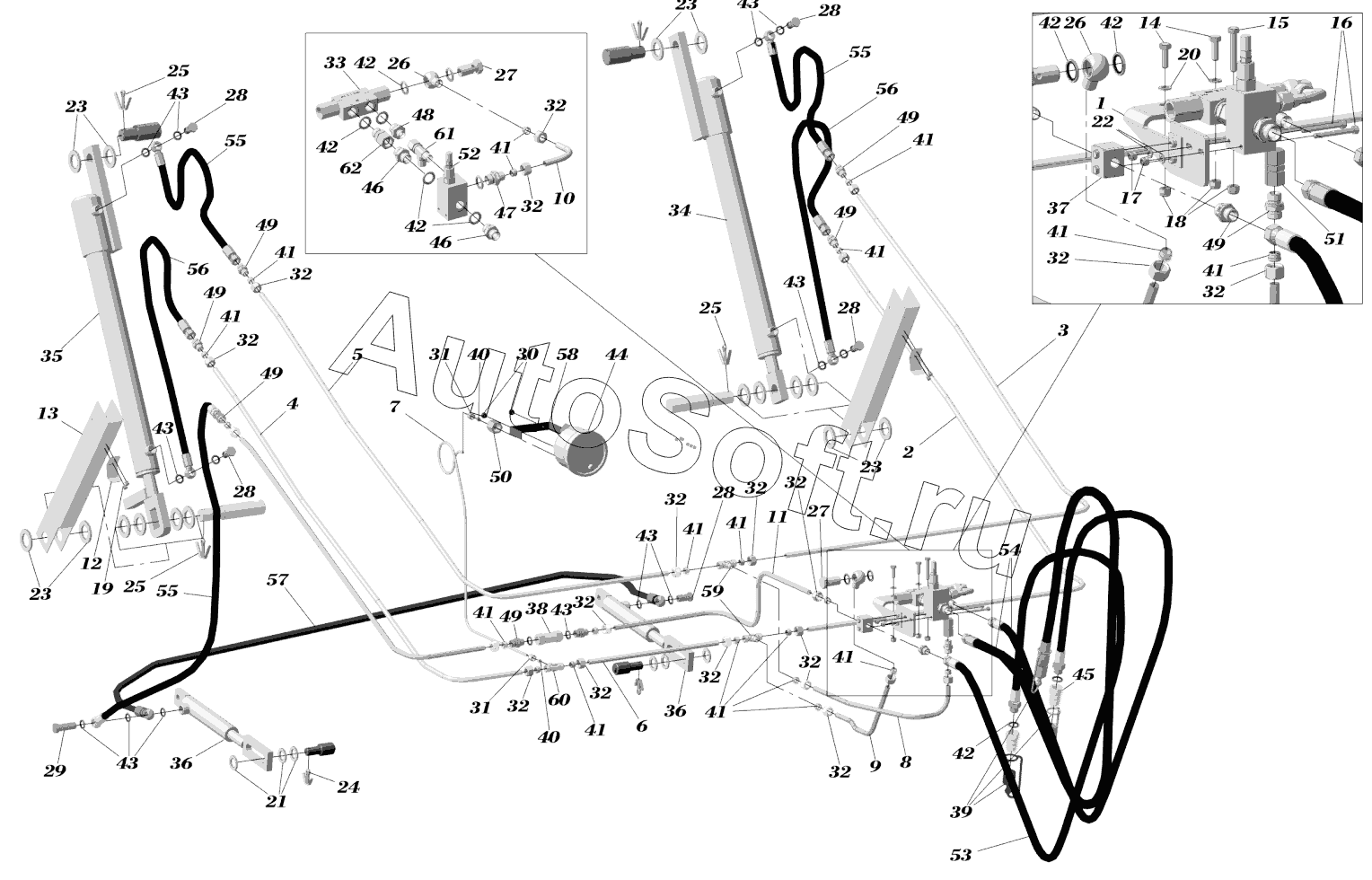

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ГИДРАВЛИЧЕСКАЯ СИСТЕМА модельного ряда 2016 года
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
25
25
26
26
27
27
28
28
28
28
28
29
30
31
31
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
33
34
35
36
36
37
38
39
40
40
41
41
41
41
41
41
41
41
41
41
41
41
41
42
42
42
42
42
42
43
43
43
43
43
43
43
44
45
46
46
47
48
49
49
49
49
49
49
49
50
51
52
53
54
55
55
55
56
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Кронштейн гидравлического узла | |
| 2 | 0***1 | Маслопровод | |
| 3 | 0***2 | Маслопровод | |
| 4 | 0***3 | Маслопровод | |
| 5 | 0***4 | Маслопровод | |
| 6 | 0***2 | Маслопровод | |
| 7 | 0***3 | Маслопровод | |
| 8 | 0***1 | Маслопровод | |
| 9 | 0***2 | Маслопровод | |
| 10 | 0***4 | Маслопровод | |
| 11 | 0***5 | Маслопровод | |
| 12 | 2***4 | Зажим безопасности | |
| 13 | 2***3 | Упор гидроцилиндра | |
| 14 | 0***1 | Болт | |
| 15 | 0***2 | Болт М8х50 | |
| 16 | 0***5 | Винт | |
| 17 | 0***5 | Гайка М6 | |
| 18 | 0***5 | Гайка М8 | |
| 19 | 1***1 | Заклепка | |
| 20 | 0***9 | Шайба O8 | |
| 21 | 0***0 | Шайба | |
| 22 | 0***8 | Шайба | |
| 23 | 0***5 | Шайба | |
| 24 | 0***0 | Шплинт | |
| 25 | 0***0 | Шплинт | |
| 26 | 0***2 | Банжо 1/2"хO12 | |
| 27 | 0***9 | Болт для банжо 1/2" | |
| 28 | 0***0 | Болт для банжо 3/8" | |
| 29 | 0***2 | Болт для банжо 3/8" | |
| 30 | 0***1 | Гайка | |
| 31 | 0***7 | Гайка | |
| 32 | 0***3 | Гайка | |
| 33 | 0***2 | Гидрозамок односторонний | |
| 34 | 0***6 | Гидроцилиндр | |
| 35 | 0***7 | Гидроцилиндр | |
| 36 | 0***2 | Гидроцилиндр | |
| 37 | 0***9 | Зажим трубный | |
| 38 | 0***7 | Клапан дроссельный | |
| 39 | 0***5 | Защитный колпачок | |
| 40 | 0***6 | Кольцо врезное | |
| 41 | 0***2 | Кольцо врезное | |
| 42 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 43 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 44 | 0***Е | Манометр с эл.контактами | |
| 45 | 0***0 | Быстросъёмная муфта | |
| 46 | 0***8 | Переходник | |
| 47 | 0***1 | Переходник 1/2"хO12 | |
| 48 | 0***7 | Переходник 1/2"х3/8" | |
| 49 | 0***6 | Переходник | |
| 50 | 0***1 | Переходник к манометру | |
| 51 | 0***6 | Адаптер | |
| 52 | 0***3 | Предохранительный клапан | |
| 53 | 0***5 | РВД L=2100 | |
| 54 | 0***6 | РВД L=2100 | |
| 55 | 0***6 | РВД | |
| 56 | 0***0 | Рукав высокого давления | |
| 57 | 0***5 | Рукав высокого давления | |
| 58 | 0***0 | Скоба | |
| 59 | 0***2 | Тройник | |
| 60 | 0***1 | Тройник | |
| 61 | 0***1 | Тройник | |
| 62 | 0***4 | Штуцер вращающийся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
