Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ модельного ряда 2016 г.
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
49
50
51
52
52
53
54
54

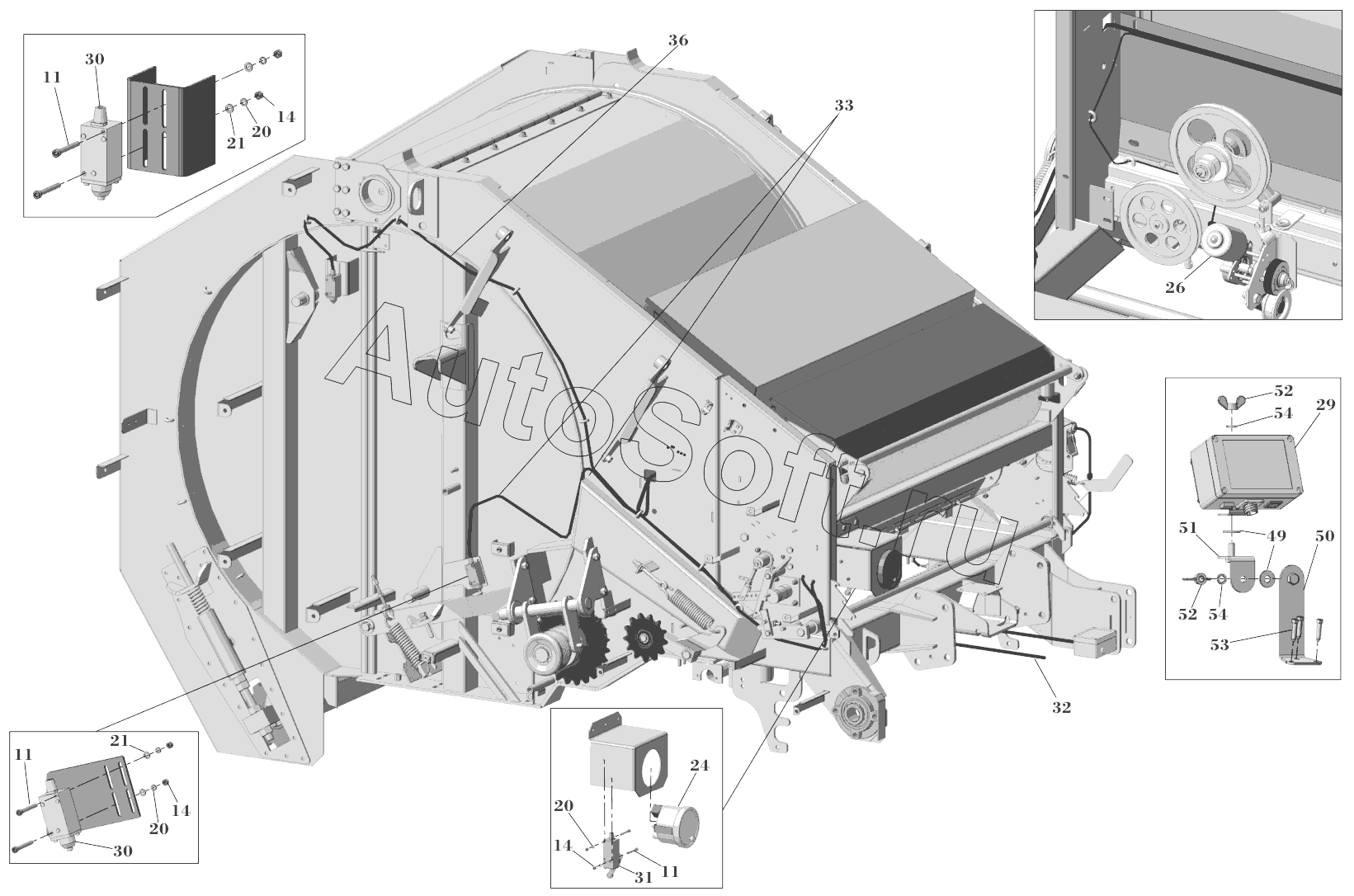

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Рычаг в сборе | |
| 2 | 1***4 | Пружина | |
| 3 | 2***9 | Кронштейн концевика выталкивателя | |
| 4 | 1***4 | Лепесток | |
| 5 | 1***0 | Кронштейн | |
| 6 | 0***7 | Болт | |
| 7 | 0***4 | Болт | |
| 8 | 0***6 | Болт М10х30 | |
| 9 | 0***1 | Винт | |
| 10 | 0***0 | Винт | |
| 11 | 0***5 | Винт | |
| 12 | 0***0 | Рым-болт М8х60 | |
| 13 | 0***5 | Гайка М10 | |
| 14 | 0***5 | Гайка | |
| 15 | 0***8 | Гайка М6 | |
| 16 | 0***4 | Гайка | |
| 17 | 0***5 | Гайка | |
| 18 | 0***3 | Шайба | |
| 19 | 0***4 | Шайба Гровера O4 | |
| 20 | 0***5 | Шайба | |
| 21 | 0***1 | Шайба | |
| 22 | 0***4 | Шайба 6х20 | |
| 23 | 0***6 | Шайба 1021 | |
| 24 | 0***E | Манометр с этектроконтактами | |
| 25 | 3***3 | Мотор-редуктор | |
| 26 | 3***2 | Мотор-редуктор | |
| 27 | 3***1 | Датчик | |
| 28 | 3***2 | Силовой шкаф | |
| 29 | 3***3 | Пульт управления | |
| 30 | 3***7 | Концевой выключатель общего назначения | |
| 31 | 3***8 | Концевой выключатель | |
| 32 | 3***1 | Провод АКБ | |
| 33 | 1***4 | Хомут пластиковый | |
| 34 | 1***5 | Хомут пластиковый | |
| 35 | 0***1 | Заклепка-гайка | |
| 36 | П***и | Провод датчика гидроцилиндра крышки | |
| 37 | П***а | Провод манометра | |
| 38 | П***а | Провод датчика ножа | |
| 39 | П***я | Провод датчика рычага расцепления | |
| 40 | П***я | Провод датчика выталкивателя | |
| 41 | П***и | Провод мотор-редуктора сетки | |
| 42 | П***и | Провод мотор-редуктора нитки | |
| 43 | П***я | Провод пульта управления | |
| 44 | П***а | Провод датчика растягивающего валка | |
| 45 | 3***4 | Разъем вибростойкий штекерный "папа" в нейлоновом корпусе | |
| 47 | 3***5 | Разъем вибростойкий штекерный "мама" в нейлоновом корпусе | |
| 49 | 2***8 | Шайба резиновая 22х8,5х1,5...2 | |
| 50 | R***0 | Опора с шарниром | |
| 51 | R***0 | Колено | |
| 52 | 0***0 | Гайка-барашек М8 | |
| 53 | 0***5 | Саморез | |
| 54 | 0***8 | Шайба Гровера O8 |
