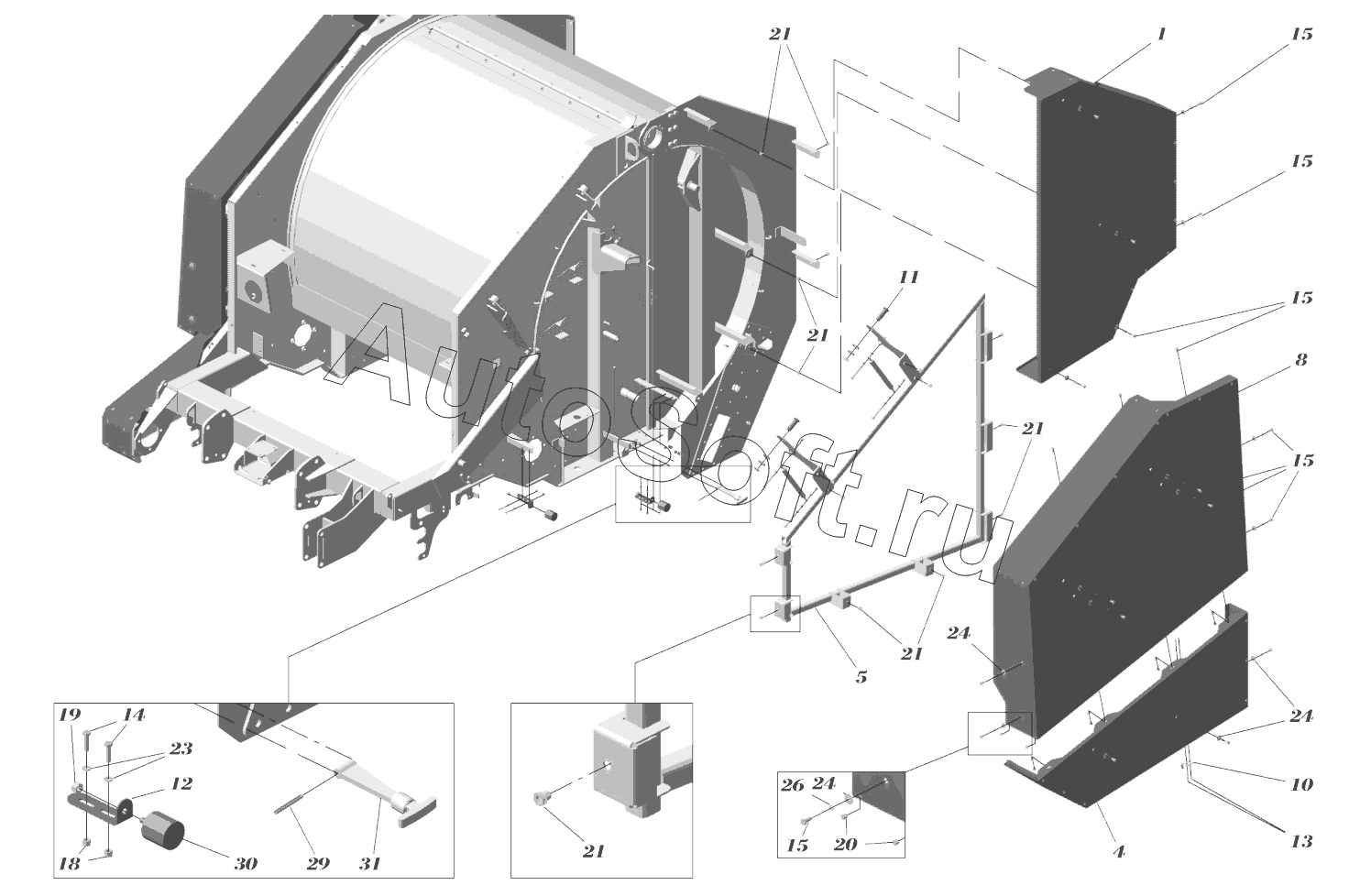

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. УСТАНОВКА КОЖУХОВ
17
32
31
30
29
28
27
26
25
24
24
24
23
22
21
21
21
21
21
20
19
18
1
16
15
15
15
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Кожух задний левый | |
| 2 | R***1 | Кожух задний правый | |
| 3 | R***0 | Кожух цепной | |
| 4 | R***0 | Кожух нижний левый | |
| 5 | R***0 | Рамка | |
| 6 | R***1 | Рамка | |
| 7 | R***0 | Кожух правый нижний | |
| 8 | R***1 | Кожух левый верхний | |
| 9 | R***1 | Кожух верхний правый | |
| 10 | R***4 | Проушина под замок | |
| 11 | R***1 | Ось | |
| 12 | R***2 | Кронштейн упора | |
| 13 | 0***9 | Болт | |
| 14 | 0***5 | Болт | |
| 15 | 0***8 | Болт М8х20 | |
| 16 | 0***2 | Болт | |
| 17 | 0***5 | Гайка | |
| 18 | 0***5 | Гайка М6 | |
| 19 | 0***5 | Гайка М8 | |
| 20 | 1***5 | Заклепка стальная | |
| 21 | 0***8 | Заклепка-Гайка | |
| 22 | 0***5 | Шайба | |
| 23 | 0***6 | Шайба | |
| 24 | 0***2 | Шайба O8 | |
| 25 | 0***9 | Шайба O8 | |
| 26 | 0***8 | Шайба Гровера O8 | |
| 27 | 0***0 | Шайба | |
| 28 | 0***0 | Шплинт 5х45 | |
| 29 | 0***0 | Штифт пружинный 6х50 | |
| 30 | 1***0 | Виброопора | |
| 31 | 4***1 | Замок резиновый | |
| 32 | 0***3 | Пружина газовая |
