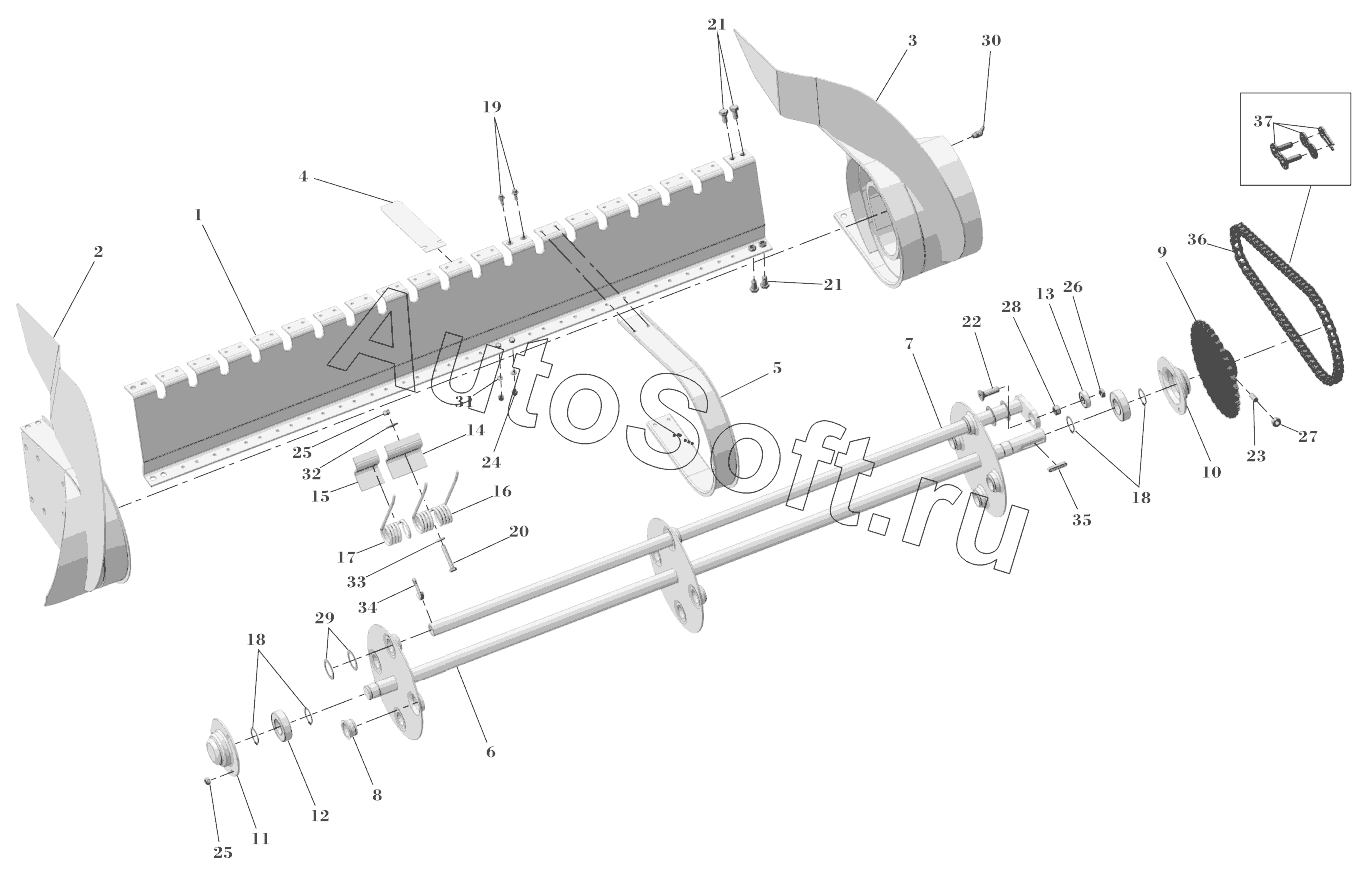

Каталог запасных частей к технике: Навигатор-Новое машиностроение RВ15. ПОДБОРЩИК
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Рама подборочного устройства | |
| 2 | 3***0 | Правая сторона подборщика | |
| 3 | 3***5 | Левая сторона подборщика с эксцентриком | |
| 4 | 2***9 | Пластина соединительная | |
| 5 | 3***5 | Направляющая полоса | |
| 6 | 3***3 | Вал подборщика | |
| 7 | 3***2 | Труба держателя пружины | |
| 8 | 3***4 | Втулка подборщика нейлоновая DBD | |
| 9 | R***3 | Венец подборщика | |
| 10 | 3***8 | Опора подшипника с отверстием | |
| 11 | 3***7 | Опора подшипника глухая | |
| 12 | 0***2 | Подшипник | |
| 13 | 0***2 | Подшипник | |
| 14 | 2***4 | Держатель зубца | |
| 15 | 2***1 | Держатель зубца | |
| 16 | 1***4 | Зубец подборщика | |
| 17 | 1***1 | Зубец подборщика | |
| 18 | 0***0 | Кольцо стопорное | |
| 19 | 0***0 | Болт | |
| 20 | 0***2 | Болт М8х50 | |
| 21 | 0***2 | Болт М10х20 | |
| 22 | 0***3 | Винт | |
| 23 | 0***2 | Винт М10 | |
| 24 | 0***5 | Гайка М6 | |
| 25 | 0***9 | Гайка | |
| 26 | 0***4 | Гайка | |
| 27 | 0***0 | Гайка | |
| 28 | 0***6 | Гайка | |
| 29 | 3***8 | Кольцо регулировочное | |
| 30 | 0***3 | Масленка | |
| 31 | 0***6 | Шайба 6 | |
| 32 | 0***2 | Шайба O8 | |
| 33 | 0***8 | Шайба | |
| 34 | 0***0 | Шплинт | |
| 35 | 0***0 | Шпонка | |
| 36 | 1***3 | Цепь | |
| 37 | 1***5 | Звено С-Пр 19,05-3180 ГОСТ 13568 |
