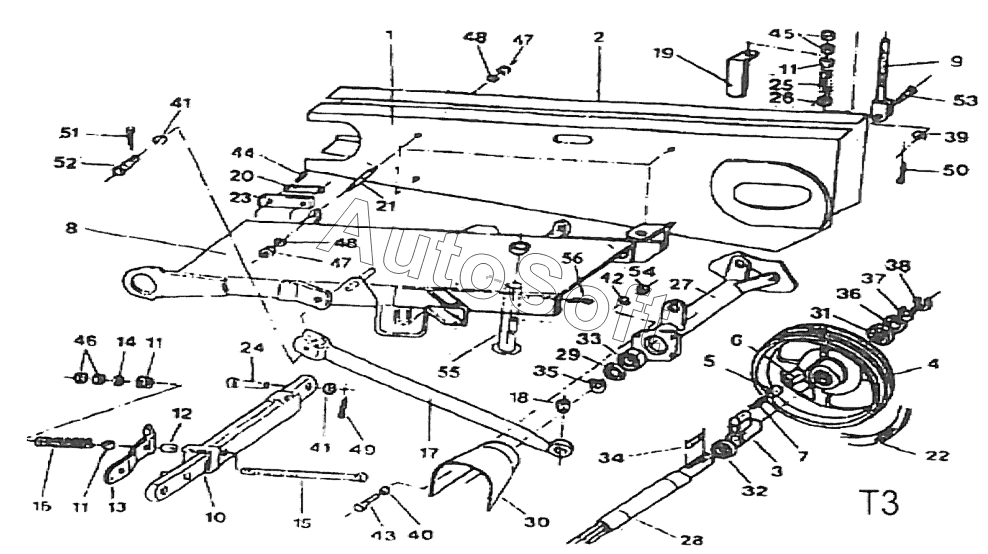

Каталог запасных частей к технике: Wirax Z069 (2009). Главная рама
43
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
28
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
14
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
8245-036-020-287
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8245-036-020-287 | 8***7 | Предохранитель, комплект | |
| 1 | 8***0 | Правый кожух | |
| 2 | 8***2 | Левый кожух | |
| 3 | 8***2 | Кованый валик | |
| 4 | 8***5 | Ремённый шкив | |
| 5 | 8***8 | Болт бруса | |
| 6 | 8***5 | Втулка | |
| 7 | 8***8 | Пружина валика | |
| 8 | 8***3 | Центральный брус, сварной | |
| 9 | 8***6 | Пруток натяжника, компл., сварной | |
| 10 | 8***0 | Замок сварной | |
| 11 | 8***7 | Седло пружины | |
| 12 | 8***0 | Дистанционная втулка | |
| 13 | 8***2 | Защёлка | |
| 14 | 8***5 | Подкладка | |
| 15 | 8***8 | Винт М14х260 | |
| 16 | 8***0 | Пружина предохранителя | |
| 17 | 8***3 | Транспортная балка, компл. | |
| 18 | 8***6 | Втулка | |
| 19 | 8***9 | Угольник | |
| 20 | 8***1 | Двойная отгибающаяся подкладка | |
| 21 | 8***7 | Двусторонний винт | |
| 22 | P***6 | Комплект клиновых ремней | |
| 23 | 8***5 | Накладка | |
| 24 | P***2 | Штырь | |
| 25 | 8***0 | Пружина натяжника | |
| 26 | 8***3 | Подкладка | |
| 27 | 8***4 | Труба приводной головки, компл. | |
| 28 | 8***2 | Вал головки | |
| 29 | P***4 | Уплотняющее кольцо | |
| 30 | 8***7 | Кожух, комплект | |
| 31 | P***0 | Шарикоподшипник | |
| 32 | P***0 | Шарикоподшипник | |
| 33 | P***0 | Шарикоподшипник | |
| 34 | P***5 | Призматический шпунт | |
| 35 | P***1 | Стопорное пружинящее кольцо | |
| 36 | P***1 | Стопорное пружинящее кольцо | |
| 37 | P***1 | Стопорное пружинящее кольцо | |
| 38 | P***1 | Стопорное пружинящее кольцо | |
| 39 | P***6 | Шайба | |
| 40 | P***5 | Круглая шайба | |
| 41 | P***5 | Шайба | |
| 42 | P***8 | Пружинная шайба | |
| 43 | P***5 | Винт | |
| 44 | P***5 | Винт | |
| 45 | P***4 | Гайка | |
| 46 | P***4 | Гайка | |
| 47 | P***4 | Гайка | |
| 48 | P***8 | Пружинная шайба | |
| 49 | P***5 | Пружинный штифт | |
| 50 | P***1 | Чека | |
| 51 | P***1 | Чека | |
| 52 | P***2 | Штырь | |
| 53 | P***2 | Штырь | |
| 54 | P***4 | Гайка | |
| 55 | 8***0 | Подпорка | |
| 56 | P***2 | Чека |
