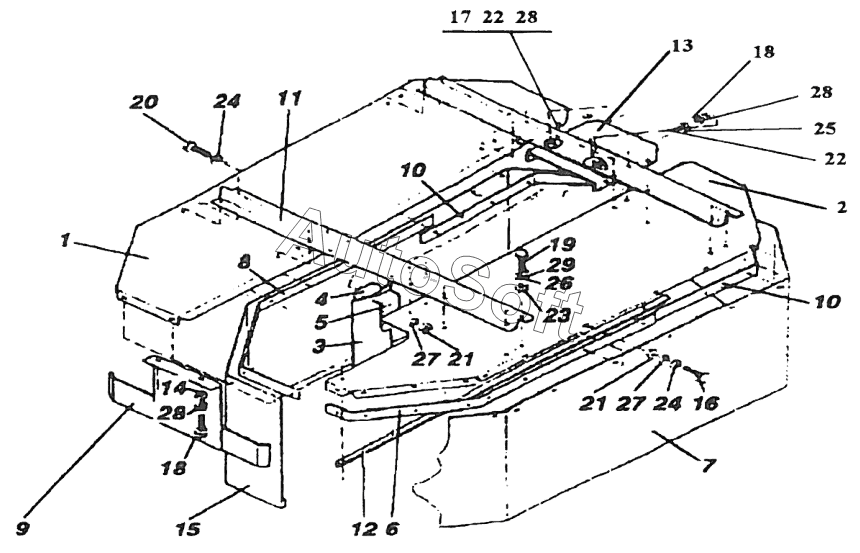

Каталог запасных частей к технике: Wirax Z069 (2009). Кожух 1
15
29
28
28
28
27
27
26
25
24
24
23
22
22
21
21
20
19
18
18
17
16
14
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Кожух | К***х | Кожух, комплект | |
| 1 | 8***6 | Передний кожух | |
| 2 | 8***9 | Задний кожух | |
| 3 | 8***0 | Стойка | |
| 4 | 8***3 | Дистанционная шайба | |
| 5 | 8***6 | Шайба | |
| 6 | 8***8 | Задняя левая дуга | |
| 7 | 8***6 | Задний фартук | |
| 8 | 8***5 | Передняя левая дуга | |
| 9 | 8***1 | Кожух, комплект. | |
| 10 | 8***2 | Правая дуга | |
| 11 | 8***4 | Рейка | |
| 12 | 8***7 | Угольник | |
| 13 | 8***3 | Средний кожух | |
| 14 | 8***0 | Круглая шайба | |
| 15 | 8***3 | Передний фартук | |
| 16 | P***5 | Винт | |
| 17 | P***5 | Винт | |
| 18 | P***5 | Винт | |
| 19 | P***5 | Винт | |
| 20 | P***5 | Винт | |
| 21 | P***4 | Гайка | |
| 22 | P***4 | Гайка | |
| 23 | P***4 | Гайка | |
| 24 | P***0 | Круглая шайба | |
| 25 | P***0 | Круглая шайба | |
| 26 | P***0 | Круглая шайба | |
| 27 | P***8 | Пружинная шайба | |
| 28 | P***8 | Пружинная шайба | |
| 29 | P***8 | Пружинная шайба |
