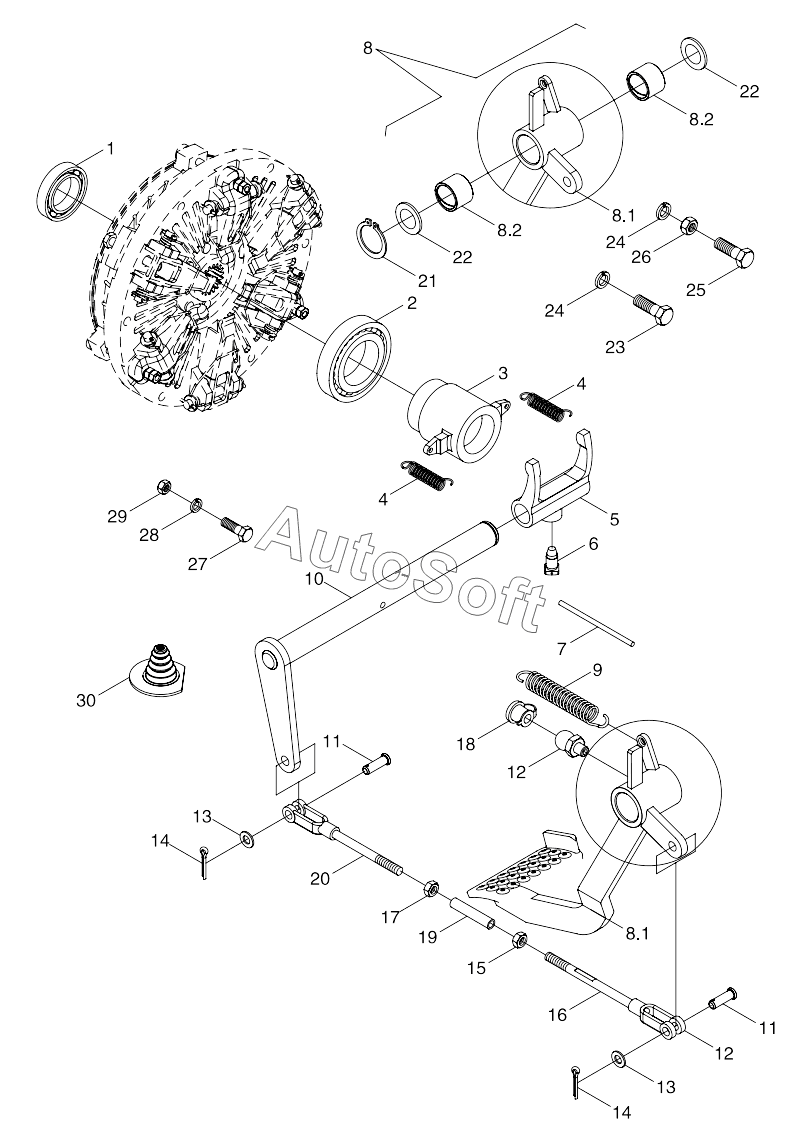

Каталог запасных частей к технике: Lovol TB-604. TS04212060000K Clutch Control Assembly
TS04212060000K
1
2
3
4
4
5
6
7
8
8.1
8.1
8.2
8.2
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04212060000K | T***K | Clutch Control Assembly | |
| 1 | G***S | Deep Groove Ball Bearing | |
| 10 | T***3 | Clutch Rocker Shaft Weldment | |
| 11 | G***L | Pin Shaft | |
| 12 | J***1 | Straight Forced Filling Oil Cup | |
| 13 | G***L | Flat Washer | |
| 14 | G***L | Split Pin | |
| 15 | G***L | Hexagon Nut, Type-1 | |
| 16 | T***5 | Upper Pull Rod Weldment | |
| 17 | G***L | Hexagon Nut, Type-1 | |
| 18 | J***1 | Joint Fill Oil Cup | |
| 19 | T***3 | Connecting Rod | |
| 2 | T***2 | Release Bearing | |
| 20 | T***6 | Lower Pull Rod Weldment | |
| 21 | G***5 | Circlip For Shaft | |
| 22 | T***2 | Washer | |
| 23 | G***L | Hexagon Bolt | |
| 24 | G***L | Standard Spring Washer | |
| 25 | G***L | Hexagon Bolt | |
| 26 | G***L | Hexagon Nut, Style 1 | |
| 27 | G***L | Hexagon Bolt | |
| 28 | G***L | Standard Spring Washer | |
| 29 | G***L | Hexagon Thin Nut | |
| 3 | F***1 | Release Bearing Seat | |
| 30 | T***2 | Dustproof Sleeve | |
| 4 | T***3 | Thrust Bearing Seat Return Spring | |
| 5 | F***3 | Release Fork | |
| 6 | F***3 | Thrust Screw | |
| 7 | T***2 | Low Carton Steel Wire Sz-1.4 | |
| 8 | T***1 | Clutch Pedal Unit | |
| 8.1 | T***1 | Clutch Pedal Weldment | |
| 8.2 | F***9 | Release Fork Shaft Bush | |
| 9 | T***1 | Pedal Return Spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
