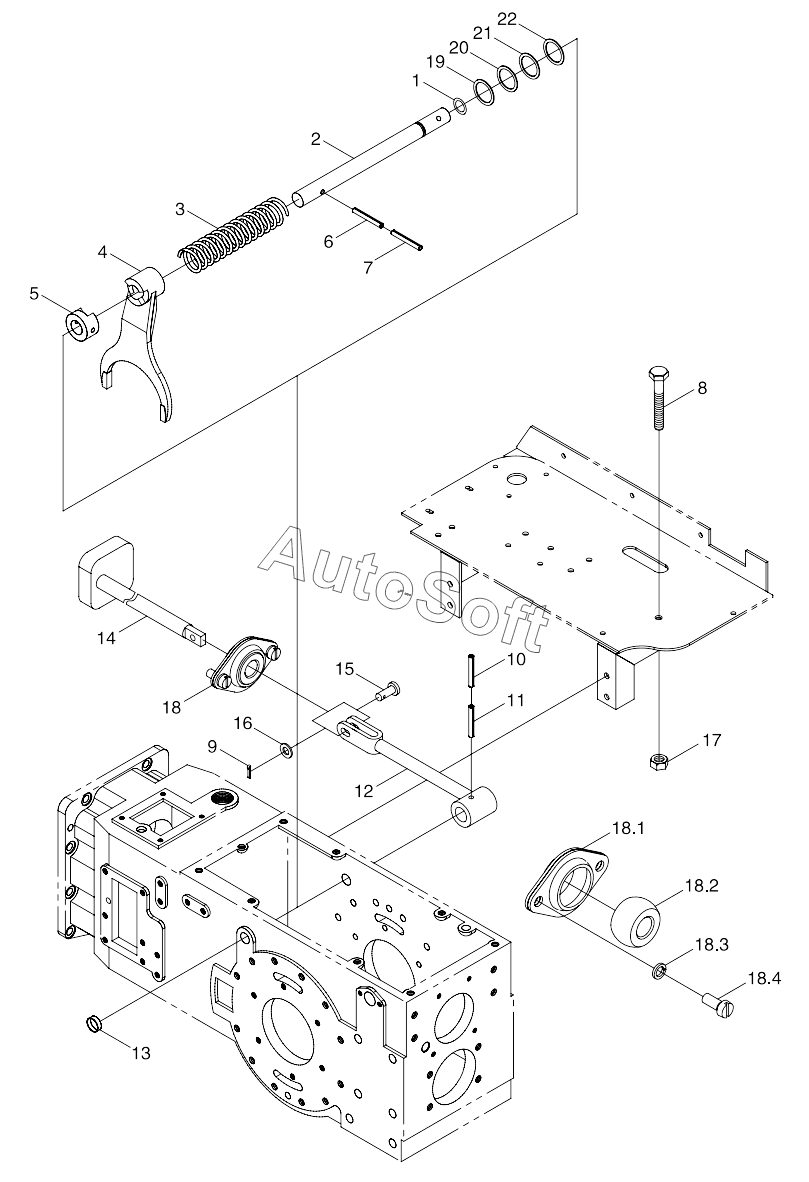

Каталог запасных частей к технике: Lovol TB-604. TS04383010000 Differential Lock Control Mechanism Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
18.3
18.4
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04383010000 | T***0 | Differential lock control mechanism assembly | |
| 1 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 10 | G***5 | Spring-type straight pin | |
| 11 | G***5 | Spring-type straight pin | |
| 12 | T***3 | Rocker arm weldment | |
| 13 | Q***0 | Bowl type expansion plug | |
| 14 | T***1 | Differential lock pedal unit | |
| 15 | G***8 | Pin shaft | |
| 16 | G***P | Plain washer | |
| 17 | G***L | Hexagon nut, style 1 | |
| 18 | T***4 | Seal lining seat assembly | |
| 18.1 | T***1 | Spherical shaft seat | |
| 18.2 | T***2 | Spherical shaft lining | |
| 18.3 | G***6 | Standard spring washer | |
| 18.4 | G***L | Cross recessed pan head screw | |
| 19 | T***5 | Adjusting washer | |
| 2 | F***a | Differential lock shift fork shaft | |
| 20 | T***6 | Adjusting washer | |
| 21 | T***7 | Adjusting washer | |
| 22 | T***8 | Adjusting washer | |
| 3 | F***0 | Differential lock retraction spring | |
| 4 | F***a | Differential lock shift fork | |
| 5 | F***0 | Differential lock shift block | |
| 6 | G***0 | Spring-type straight pin | |
| 7 | G***0 | Spring-type straight pin | |
| 8 | G***L | Hexagon head bolt | |
| 9 | G***P | Split pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
