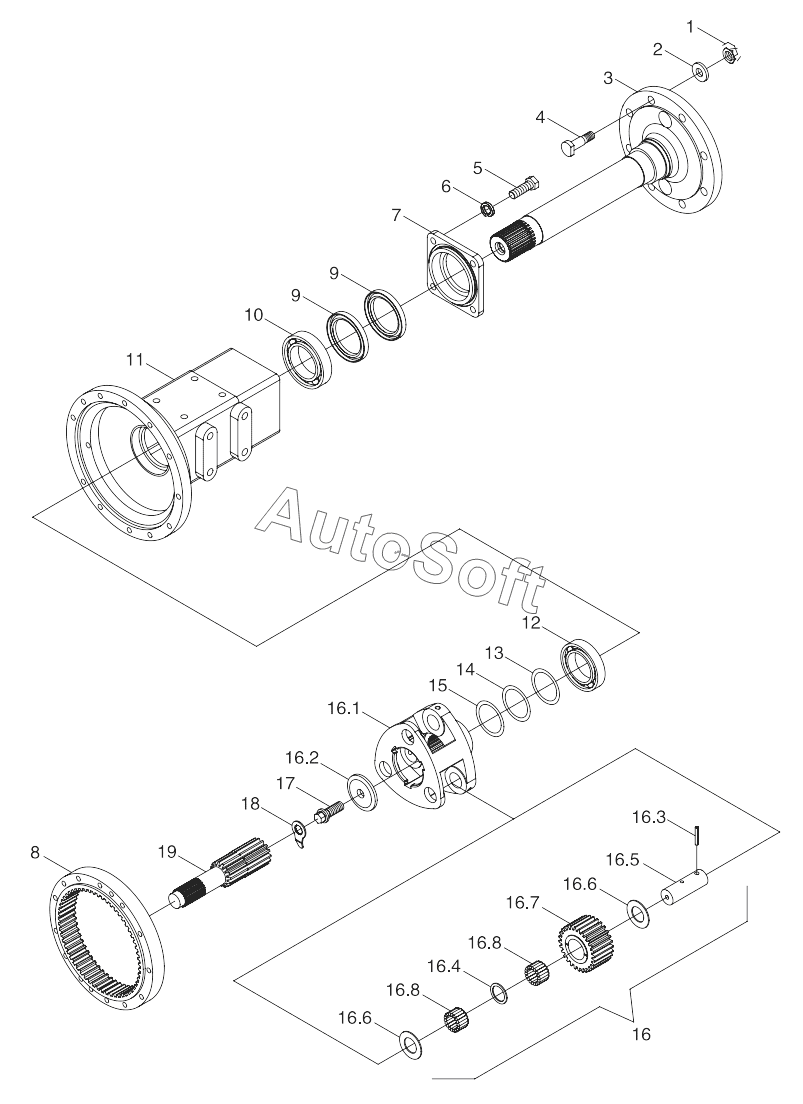

Каталог запасных частей к технике: Lovol TB-604. TB550.392 Right Final Transmission Assembly
TB550.392
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.6
16.7
16.8
16.8
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB550.392 | T***2 | Right Final Transmission Assembly | |
| 1 | G***L | Hexagon Nut, Type-2 | |
| 10 | G***4 | Deep Groove Ball Bearing | |
| 11 | T***1 | Right Half Shaft Housing | |
| 12 | G***1 | Deep Groove Ball Bearing | |
| 13 | F***1 | Adjusting Washer | |
| 14 | F***2 | Adjusting Washer | |
| 15 | F***3 | Adjusting Washer | |
| 16 | T***1 | Final Transmission Planet Bracket Assembly | |
| 16.1 | T***1 | Final Transmission Planet Bracket | |
| 16.2 | F***1 | Retainer Block | |
| 16.3 | Q***2 | Pin | |
| 16.4 | T***4 | Planet Gear Roll Needle Inner Spacer Ring | |
| 16.5 | T***3 | Final Transmission Planet Gear Shaft | |
| 16.6 | T***5 | Planet Gear Roll Needle Outer Spacer Ring | |
| 16.7 | T***2 | Final Transmission Planet Gear | |
| 16.8 | G***5 | Needle | |
| 17 | F***2 | Driving Shaft Lock Bolt | |
| 18 | F***0 | Driving Shaft Lock Piece | |
| 19 | T***2 | Right Final Transmission Half Shaft | |
| 2 | F***0 | Washer | |
| 3 | T***2 | Driving Shaft | |
| 4 | F***a | Rear Hub Bolt | |
| 5 | G***L | Hexagon Bolt | |
| 6 | G***P | Washer | |
| 7 | T***5 | Half Shaft Oil Seal Seat | |
| 8 | T***4 | Final Transmission Gear Ring | |
| 9 | G***D | Seal Ring |
