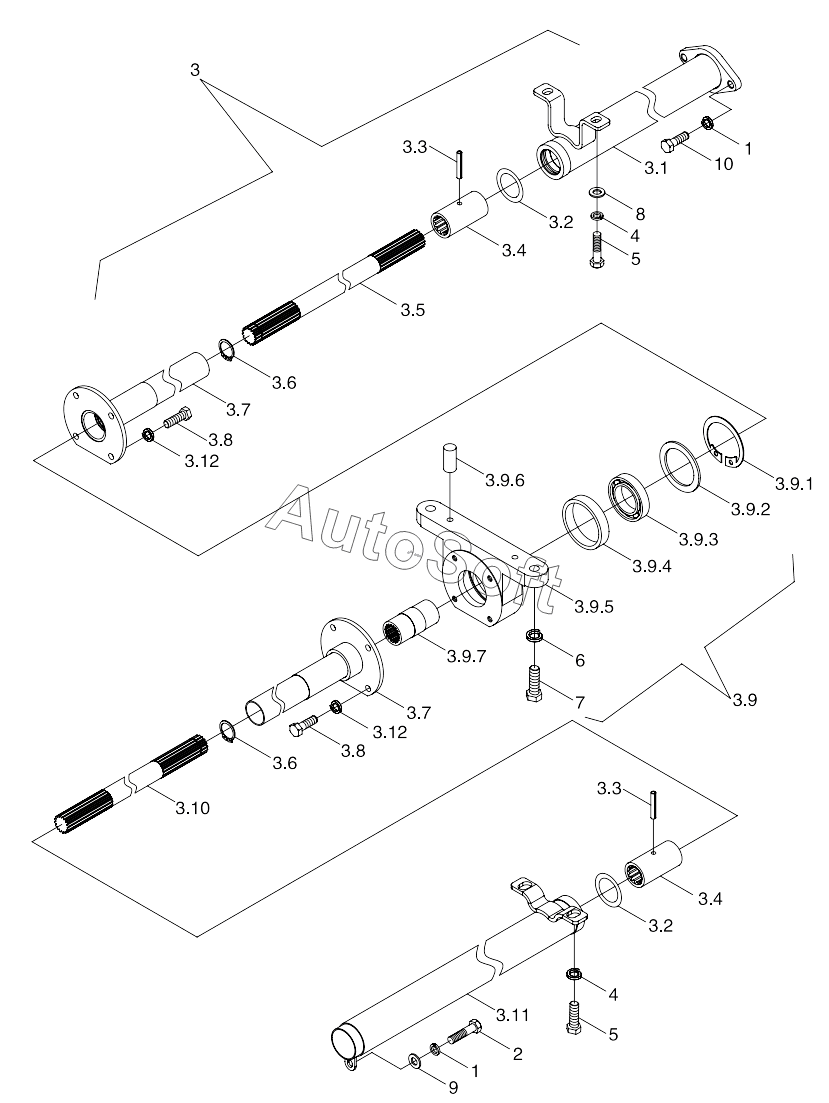

Каталог запасных частей к технике: Lovol TB-604. TB554.422 Transfer Case Transmission Assembly
TB554.422
TB554.422
1
1
2
3
3.1
3.2
3.2
3.3
3.3
3.4
3.4
3.5
3.6
3.6
3.7
3.7
3.8
3.8
3.9
3.9.1
3.9.2
3.9.3
3.9.4
3.9.5
3.9.6
3.9.7
3.10
3.11
3.12
3.12
4
4
5
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB554.422 | T***2 | Transfer Case Transmission Assembly | |
| 1 | G***L | Standard Spring Washer | |
| 10 | G***L | Hexagon flange nut | |
| 2 | G***L | Hexagon Bolt | |
| 3 | T***3 | Transmission Shaft Assembly | |
| 3.1 | F***5 | Bonnet (1) Weldment | |
| 3.10 | T***1 | Front Transmission Shaft | |
| 3.11 | T***2 | Sheath (3) Welding | |
| 3.12 | G***L | Standard Spring Washer | |
| 3.2 | G***G | Rubber O-Seal Ring | |
| 3.3 | G***5 | Spring-type straight pin | |
| 3.4 | F***a | Spline Bush | |
| 3.5 | F***8 | Rear Transmission Shaft | |
| 3.6 | G***6 | Circlip For Shaft | |
| 3.7 | F***7 | Sheath (2) Welding | |
| 3.8 | G***L | Hexagon flange nut | |
| 3.9 | T***1 | Middle Bearing Seat Assembly | |
| 3.9.1 | G***2 | Circlips For Hole | |
| 3.9.2 | F***6 | Spacer Ring | |
| 3.9.3 | G***S | Deep Groove Ball Bearing | |
| 3.9.4 | F***7 | Rubber Ring | |
| 3.9.5 | F***8 | Middle Bearing Seat | |
| 3.9.6 | G***P | Column Pin | |
| 3.9.7 | F***5 | Middle Spline Bush | |
| 4 | G***L | Standard Spring Washer | |
| 5 | G***L | Hexagon head bolt | |
| 6 | G***L | Standard spring washer | |
| 7 | G***L | Hexagon Bolt | |
| 8 | G***L | Flat Washer | |
| 9 | G***L | Flat Washer |
