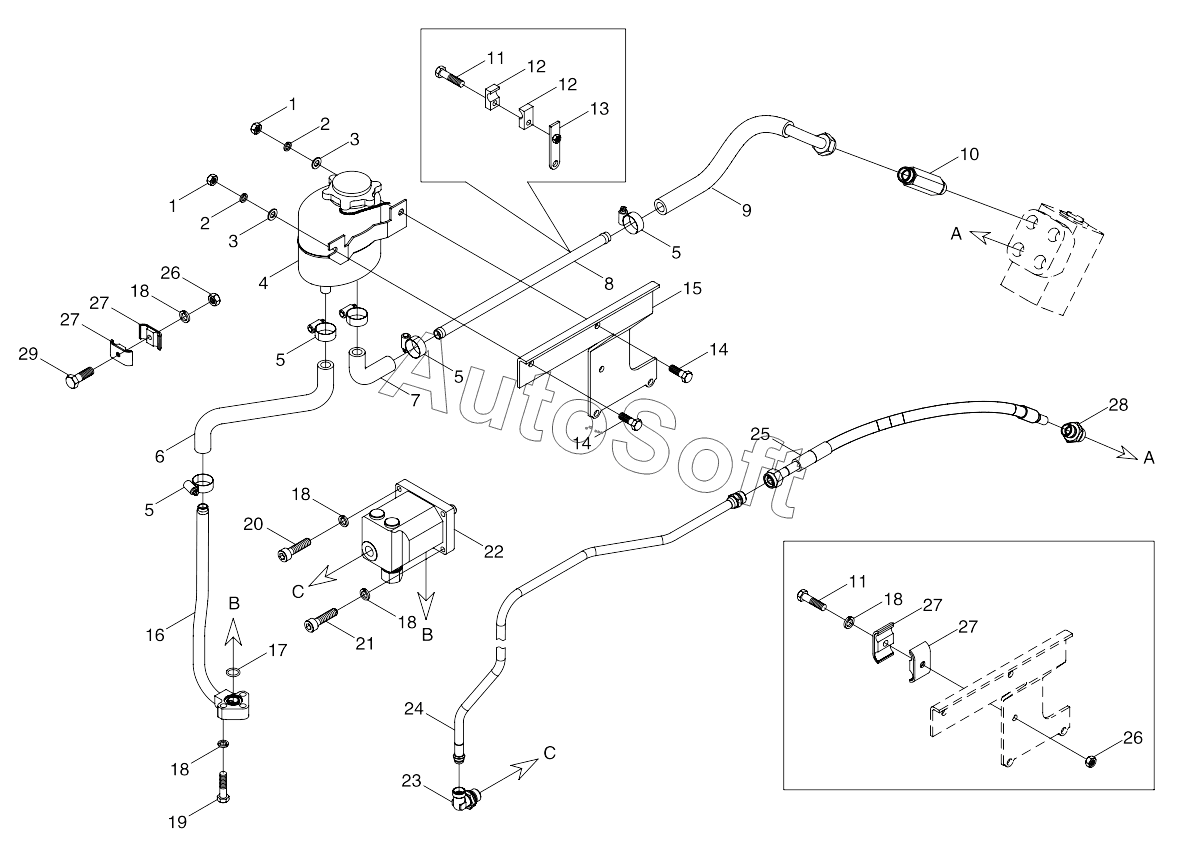

Каталог запасных частей к технике: Lovol TB-604. TS04402070000K Fully Hydraulic Steering Assembly-1
TS04402070000K
TS04402070000K
TS04402070000K
TS04402070000K
1
1
2
2
3
3
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04402070000K | T***K | Fully Hydraulic Steering Assembly | |
| 1 | G***L | Hexagon Nut, Style 1 | |
| 2 | G***L | Standard Spring Washer | |
| 3 | G***L | Flat Washer | |
| 4 | T***9 | Steering Oil Tank and Breather Assembly | |
| 5 | Q***2 | B-Type Worm Transmission Hose Clamp | |
| 6 | T***6 | Gear Pump Oil Inlet Rubber Pipe | |
| 7 | T***6 | Oil Return Rubber Hose | |
| 8 | T***7 | Oil Return Steel Pipe | |
| 9 | T***K | Redirector Oil Return Pipe Assembly | |
| 10 | T***2 | End Straight Thread Connector Body L16 | |
| 11 | G***L | Hexagon Bolt | |
| 12 | T***1 | Single Hole Pipe Clamp | |
| 13 | T***2 | Pipe Clamp Bracket 2 | |
| 14 | G***L | Hexagon head bolt | |
| 15 | T***1 | Steering Oil Tank Bracket | |
| 16 | T***3 | Gear Pump Oil Suction Steel Pipe Weldment | |
| 17 | G***G | Rubber O-Seal Ring | |
| 18 | G***L | Standard Spring Washer | |
| 19 | G***L | Hexagon Bolt | |
| 20 | G***8 | Inner Hexagon Screw | |
| 21 | G***8 | Inner Hexagon Screw | |
| 22 | T***K | Permanent Overflow Pump | |
| 23 | T***3 | Adjustable Joint | |
| 24 | T***5 | Oil Outlet Pipe Assembly Of Gear Pump | |
| 25 | T***7 | High Pressure Hose Assembly | |
| 26 | G***L | Hexagon nut, style 1 | |
| 27 | T***7 | Oil Pipe Clip and Rubber Pad Subassembly 16-12 | |
| 28 | G***5 | End Straight Thread Connector Body | |
| 29 | G***L | Hexagon head bolt |
