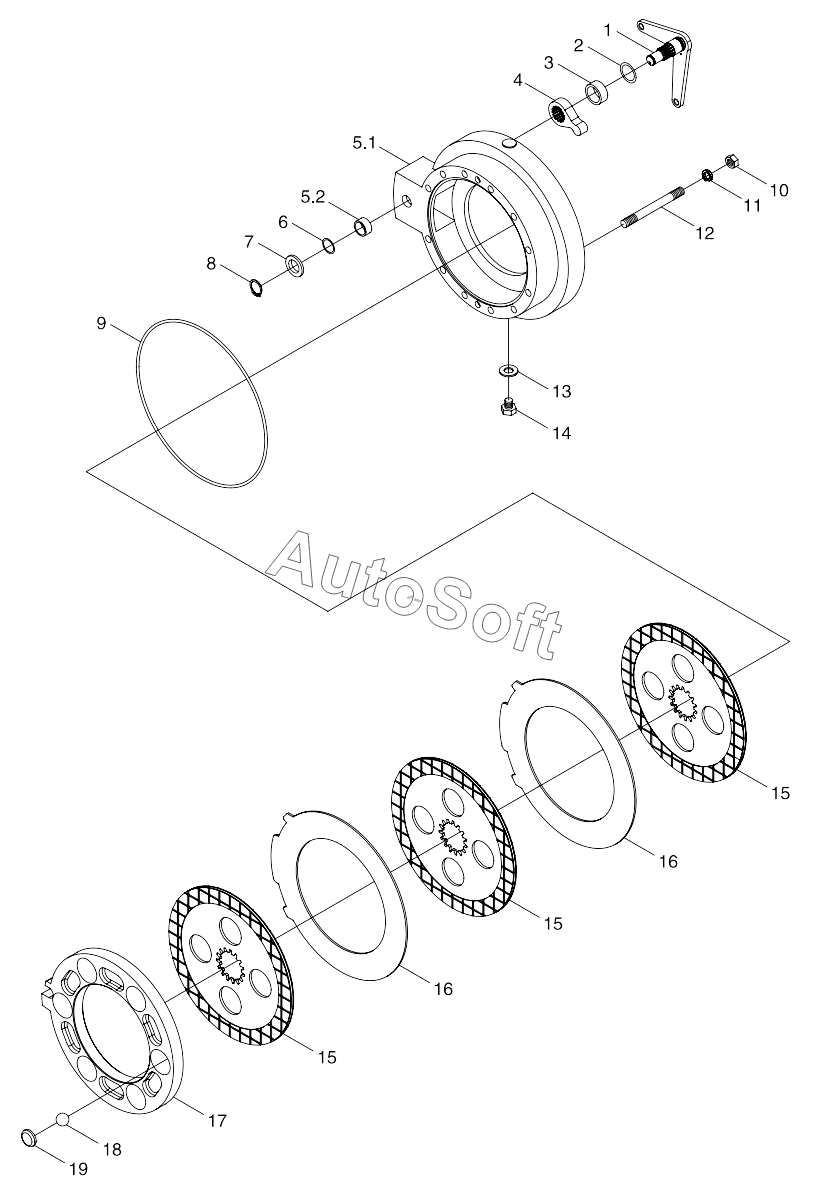

Каталог запасных частей к технике: Lovol TB-604. TB704.432 Right Brake Assembly
TB704.432
1
2
3
4
5
5.1
5.2
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB704.432 | T***2 | Right brake assembly | |
| 1 | T***1 | Right crank unit | |
| 10 | G***L | Nut | |
| 11 | G***2 | Standard spring washer | |
| 12 | G***L | Double-headed stud | |
| 13 | F***3 | Final transmission oil drainage port washer | |
| 14 | F***4 | Screw plug | |
| 15 | T***3 | Brake friction disc assembly | |
| 16 | F***5 | Spacing plate | |
| 17 | T***1 | Right brake platen | |
| 18 | G***b | Steel ball | |
| 19 | F***2 | Plug piece | |
| 2 | G***G | O-ring | |
| 3 | F***7 | Spacing sleeve | |
| 4 | T***2 | Shift block | |
| 5 | T***1 | Right brake housing assembly | |
| 5.1 | T***1 | Right brake housing | |
| 5.2 | T***2 | Crankshaft lining | |
| 6 | G***G | O-ring | |
| 7 | F***a | Washer | |
| 8 | G***8 | Circlip for shaft | |
| 9 | F***1 | O-ring |
