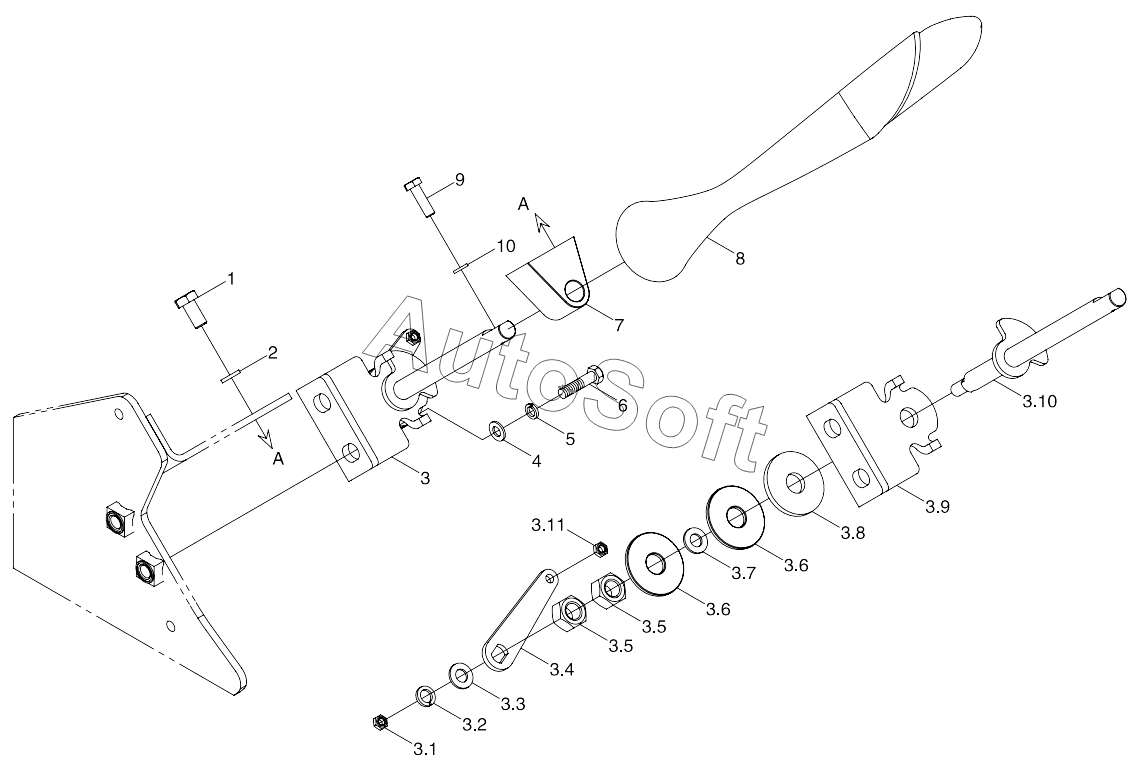

Каталог запасных частей к технике: Lovol TB-604. TS04201010000 Hand Throttle Control Assembly
TS04201010000
1
2
3
3.1
3.2
3.3
3.4
3.5
3.5
3.6
3.6
3.7
3.8
3.9
3.10
3.11
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04201010000 | T***0 | Hand throttle control assembly | |
| 1 | G***L | Hexagon Bolt | |
| 10 | G***P | Standard spring washer | |
| 2 | G***P | Standard spring washer | |
| 3 | T***1 | Hand throttle control mechanism | |
| 3.1 | G***L | Hexagon nut, style 1 | |
| 3.10 | T***2 | Hand throttle control lever weldment | |
| 3.11 | G***8 | Prevailing torque type all-metal hexagon nut, style 1 | |
| 3.2 | G***P | Standard spring washer | |
| 3.3 | G***P | Plain washer | |
| 3.4 | T***2 | Hand throttle rocker arm | |
| 3.5 | G***L | Hexagon nut, style 1 | |
| 3.6 | F***0 | Large washer | |
| 3.7 | G***2 | Spring washer | |
| 3.8 | F***9 | Hand brake friction disc | |
| 3.9 | T***4 | Hand throttle support plate | |
| 4 | G***P | Plain washer | |
| 5 | G***P | Standard spring washer | |
| 6 | G***L | Hexagon head bolt | |
| 7 | T***2 | Rotary shaft guide seat | |
| 8 | T***1 | Hand throttle control lever assembly | |
| 9 | G***L | Hexagon head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
