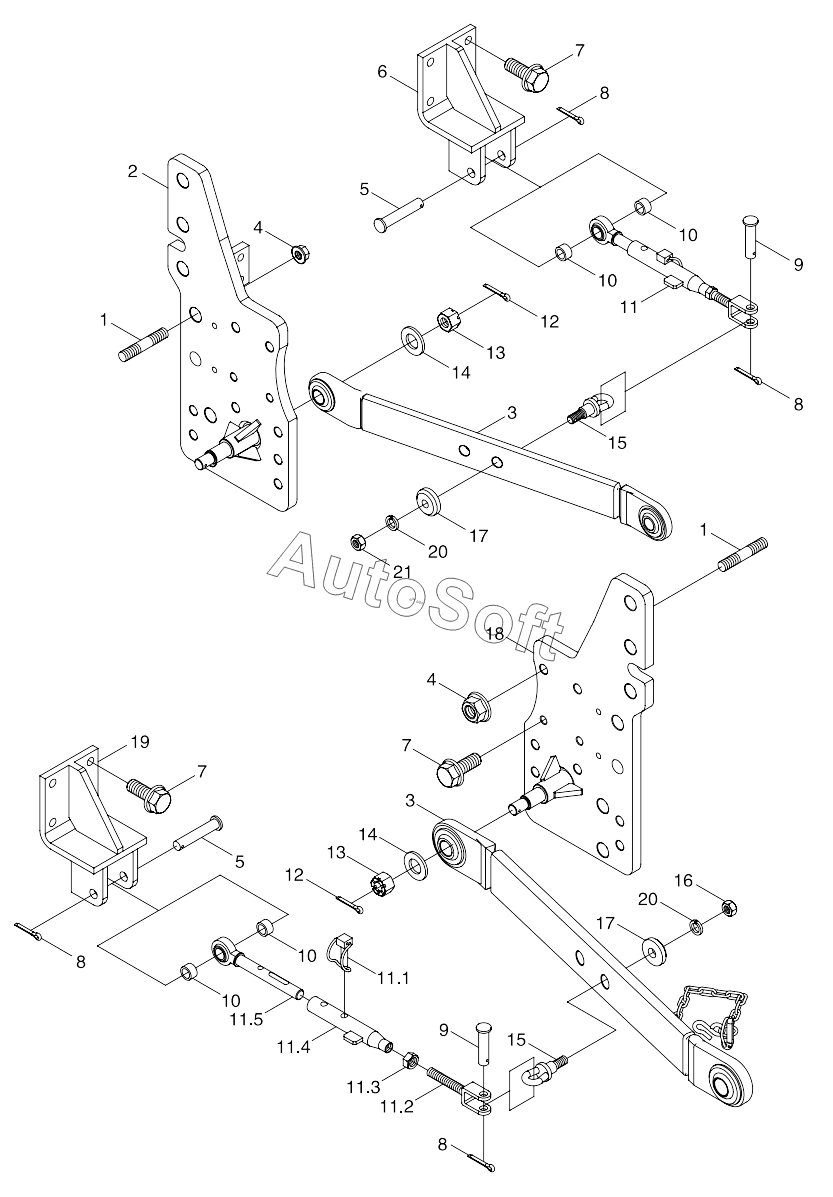

Каталог запасных частей к технике: Lovol TB-604. TC02561060000k Hitch Assembly-1
TC02561060000k
TC02561060000k
1
1
2
3
3
4
4
5
5
6
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11.1
11.2
11.3
11.4
11.5
12
12
13
13
14
14
15
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC02561060000k | T***k | Hitch assembly | |
| 1 | G***L | Double-headed stud | |
| 10 | F***3 | Sleeve | |
| 11 | F***a | Limit lever assembly | |
| 11.1 | F***3 | Limit lever lock pin combination | |
| 11.2 | F***1 | Limit lever adjusting screw rod | |
| 11.3 | G***L | Hexagon nut, style 1 | |
| 11.4 | F***a | Telescopic pipe weldment | |
| 11.5 | F***a | Telescopic lever ball head assembly | |
| 12 | G***P | Split pin | |
| 13 | G***L | Hexagon slotted nut, style 1 | |
| 14 | G***P | Plain washer | |
| 15 | F***a | Limit lever rear connecting pin | |
| 16 | G***L | Hexagon nut, style 1 | |
| 17 | F***a | Round plate | |
| 18 | T***K | Left support plate weldment | |
| 19 | F***7 | Left limit lever bracket weldment | |
| 2 | T***K | Right support plate weldment | |
| 20 | G***P | Standard spring washer | |
| 3 | F***2 | Lower pull rod assembly | |
| 4 | S***3 | Hexagon flange nut | |
| 5 | F***2 | Limit lever connecting pin | |
| 6 | F***9 | Right limit lever bracket weldment | |
| 7 | G***L | Hexagon flange bolt | |
| 8 | G***P | Split pin | |
| 9 | G***P | Pin shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
