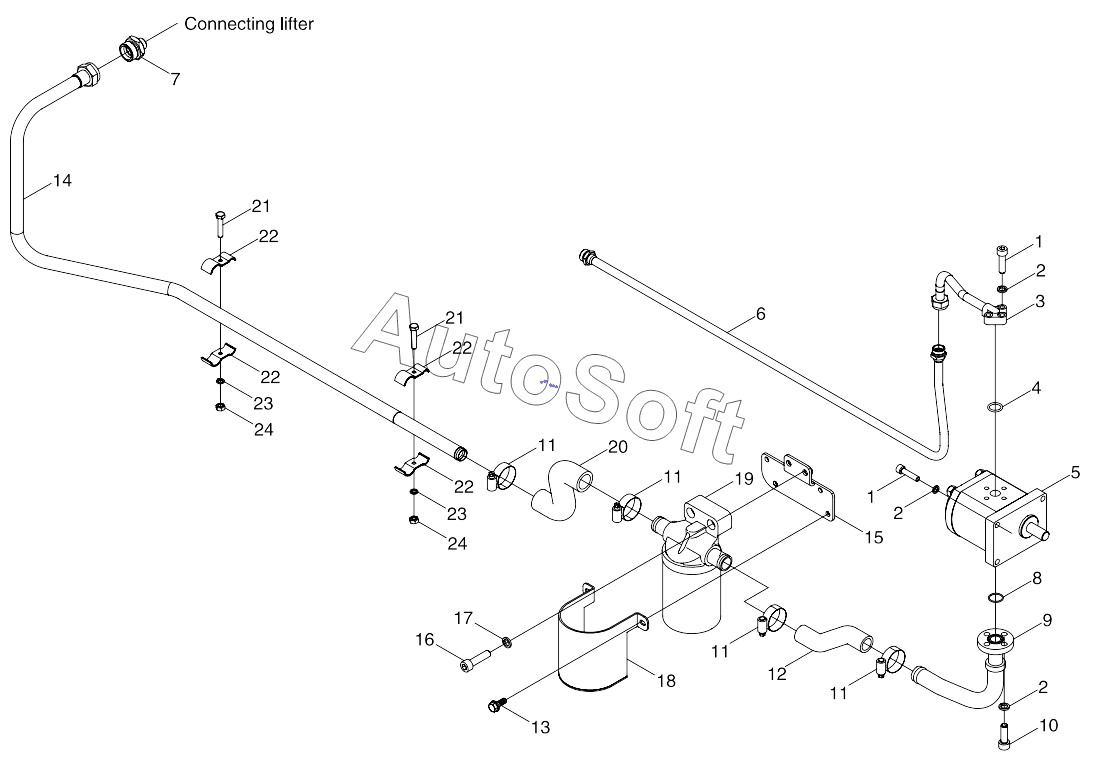

Каталог запасных частей к технике: Lovol TB-604. TS04581070000K Oil Pump/Pipe/Filter Assembly
12
24
24
23
23
22
22
22
22
21
21
20
19
18
17
16
15
14
13
TS04581070000K
11
11
11
11
10
9
8
7
6
5
4
3
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04581070000K | T***K | Oil Pump/Pipe/Filter Assembly | |
| 1 | G***L | Inner Hexagon Screw | |
| 2 | G***L | Standard Spring Washer | |
| 3 | T***K | Pressure Oil Pipe Assembly 1 | |
| 4 | G***G | O-ring | |
| 5 | T***K | Gear Pump | |
| 6 | T***K | Pressure Oil Pipe Assembly 2 | |
| 7 | T***7 | End Straight Joint Assembly | |
| 8 | G***G | Rubber O-Seal Ring | |
| 9 | T***K | Oil Suction Pipe Weldment Assembly | |
| 10 | G***L | Inner Hexagon Screw | |
| 11 | Q***8 | B-Type Worm Transmission Hose Clamp | |
| 12 | T***K | Oil Suction Filter Outlet Pipe | |
| 13 | G***L | Hexagon Flange Nut | |
| 14 | T***K | Oil Suction Steel Pipe Assembly | |
| 15 | T***K | Oil Suction Filter Fixing Plate Weldment | |
| 16 | G***L | Inner Hexagon Screw | |
| 17 | G***L | Standard Spring Washer | |
| 18 | T***K | Oil Filter Shield Weldment | |
| 19 | T***2 | Absorb Oil Filter Assembly | |
| 20 | T***K | Oil Suction Rubber Hose | |
| 21 | G***L | Hexagon Bolt | |
| 22 | T***1 | Oil Pipe Clamp And Rubber Washer | |
| 23 | G***L | Standard Spring Washer | |
| 24 | G***L | Hexagon Nut, Type-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
