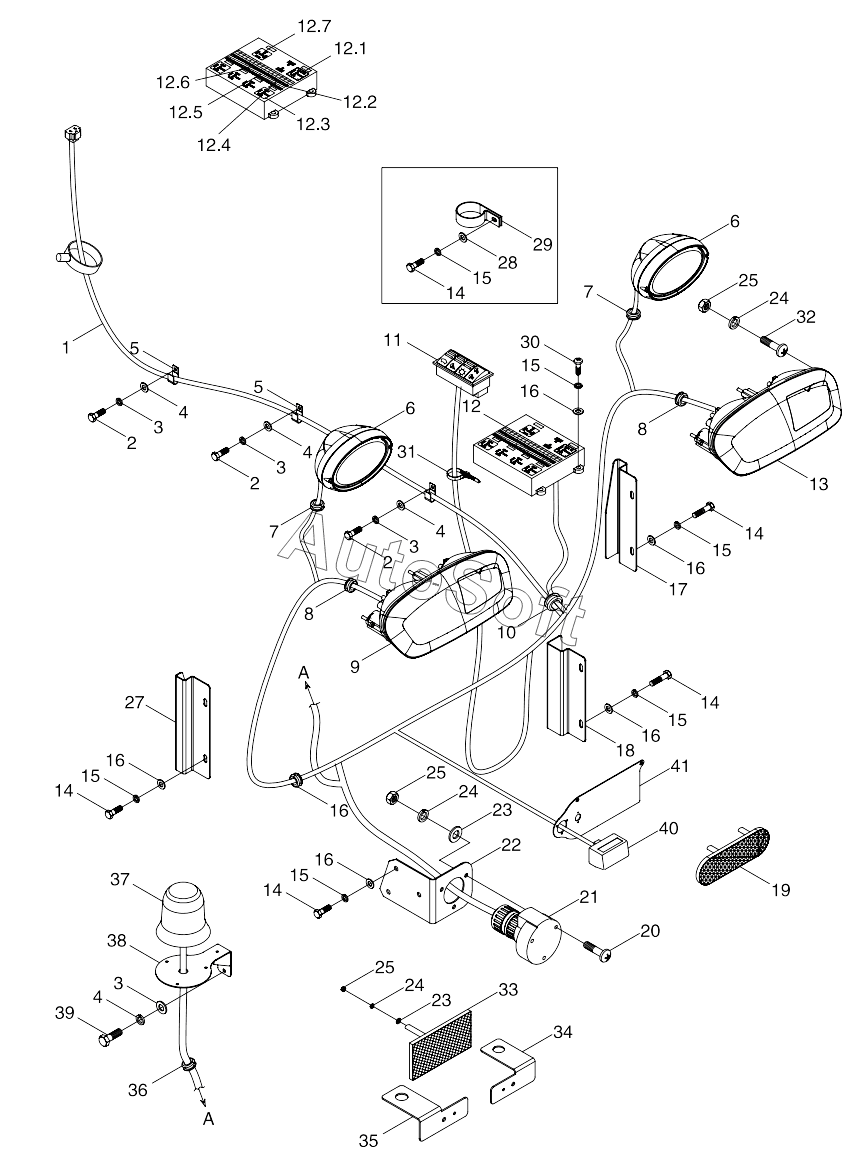

Каталог запасных частей к технике: Lovol TB-604. TS04484040000K Harness Installation Assembly, Rear Lamp
TS04484040000K
1
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12.1
12.2
12.3
12.4
12.5
12.6
12.7
13
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
20
21
22
23
23
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04484040000K | T***K | Harness installation assembly, rear lamp | |
| 1 | T***K | Rear lamp harness assembly | |
| 10 | F***2 | Wire through ring | |
| 11 | T***K | Five-function rocker switch | |
| 12 | T***K | Central electric box assembly | |
| 12.1 | G***4 | Main power source relay | |
| 12.2 | T***K | Warning type fuse | |
| 12.3 | F***3 | Electronic flasher | |
| 12.4 | T***K | Warning type fuse | |
| 12.5 | T***K | Warning type fuse | |
| 12.6 | T***K | Warning type fuse | |
| 12.7 | F***2 | Preheating relay | |
| 13 | T***2 | Right rear taillamp assembly | |
| 14 | G***L | Hexagon head bolt | |
| 15 | G***P | Standard spring washer | |
| 16 | G***P | Plain washer | |
| 17 | T***7 | Harness shield 2 | |
| 18 | T***8 | Harness shield 3 | |
| 19 | T***5 | Retro reflector | |
| 2 | G***L | Hexagon flange nut | |
| 20 | G***L | Cross recessed countersunk head screw | |
| 21 | T***2 | Rear trailer socket | |
| 22 | T***5 | Trailer socket fixing plate weldment | |
| 23 | G***P | Plain washer | |
| 24 | G***P | Standard spring washer | |
| 25 | G***L | Hexagon Nut, Type-1 | |
| 26 | T***2 | Wire through ring | |
| 27 | T***6 | Harness shield 1 | |
| 28 | G***P | Large washer | |
| 29 | T***6 | Harness fastener | |
| 3 | G***P | Standard spring washer | |
| 30 | G***L | Cross recessed pan head screw | |
| 31 | 3***L | Lock cable ties | |
| 32 | G***L | Cross recessed pan head screw | |
| 33 | T***5 | Reflector assembly | |
| 34 | T***2 | Reflector installation plate | |
| 35 | T***1 | Reflector installation plate | |
| 36 | F***3 | Wire through ring | |
| 37 | T***K | Rotary warning lamp assembly | |
| 38 | T***5 | Warning lamp bracket weldment | |
| 39 | G***L | Hexagon head bolt | |
| 4 | G***P | Plain washer | |
| 40 | T***1 | License lamp | |
| 41 | T***1 | License lamp installation plate weldment | |
| 5 | T***5 | Harness fastener | |
| 6 | T***6 | Rear lamp assembly | |
| 7 | T***3 | Wire through ring | |
| 8 | T***3 | Wire through ring | |
| 9 | T***1 | Left rear taillamp assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
