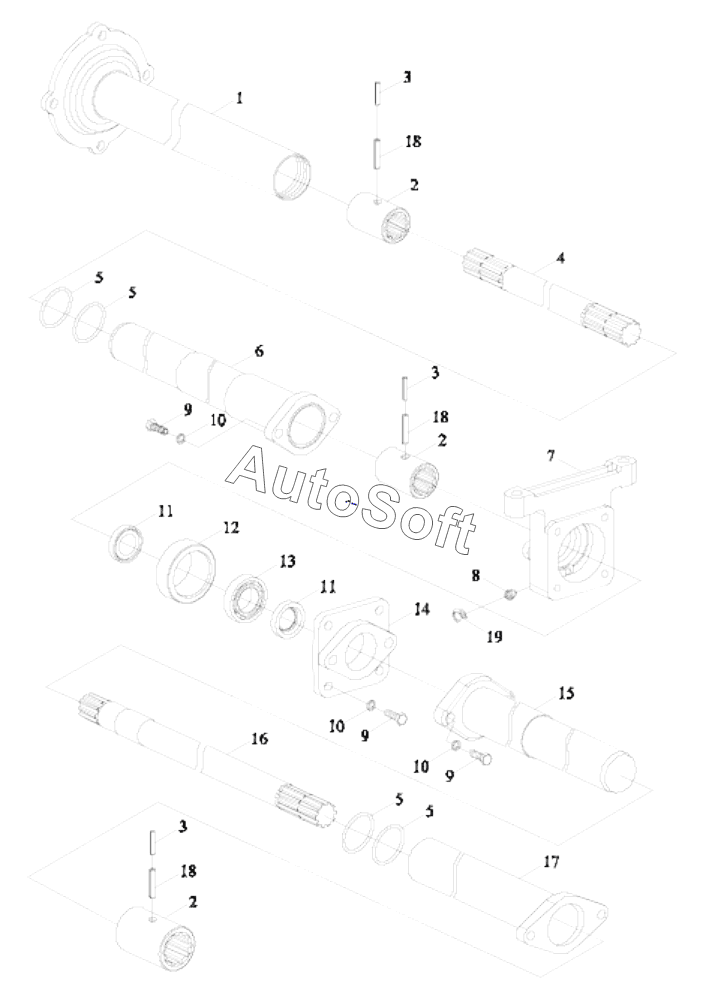

Каталог запасных частей к технике: Lovol TD-904. TRANSFER CASE TRANSMISSION SHAFT AND COVER ASSEMBLY-2
9
9
9
19
18
18
18
17
16
15
14
13
12
11
11
10
10
10
TD904.422(2)
8
7
6
5
5
5
5
4
3
3
3
2
2
2
1
TD904.422.1(2)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD904.422(2) | T***) | TRANSFER CASE TRANSMISSION SHAFT AND COVER ASSEMBLY | |
| TD904.422.1(2) | T***) | TRANSFER CASE TRANSMISSION SHAFT AND BONNET INSTALLATION | |
| 1 | F***6 | OUTER SLEEVE WELDMENT | |
| 2 | F***b | SPLINE BUSH | |
| 3 | G***0 | SPRING COLUMN PIN | |
| 4 | F***b | FRONT TRANSMISSION SHAFT | |
| 5 | G***G | RUBBER O-SEAL RING | |
| 6 | F***5 | INNER SLEEVE WELDMENT-2 | |
| 7 | F***9 | SUPPORT SEAT | |
| 8 | J***1 | STRAIGHT FORCED FILLING OIL CUP | |
| 9 | G***) | HEXAGON BOLT | |
| 10 | G***) | STANDARD SPRING WASHER | |
| 11 | G***D | Seal Ring | |
| 12 | F***8 | RUBBER RING | |
| 13 | G***6 | DEEP GROOVE BALL BEARING | |
| 14 | F***7 | SUPPORT SEAT COVER | |
| 15 | F***4 | INNER SLEEVE WELDMENT-1 | |
| 16 | F***b | MIDDLE TRANSMISSION SHAFT | |
| 17 | F***1 | OUTER SLEEVE WELDMENT | |
| 18 | G***0 | Spring-type straight pin | |
| 19 | T***1 | Oil cup dustproof cap |
