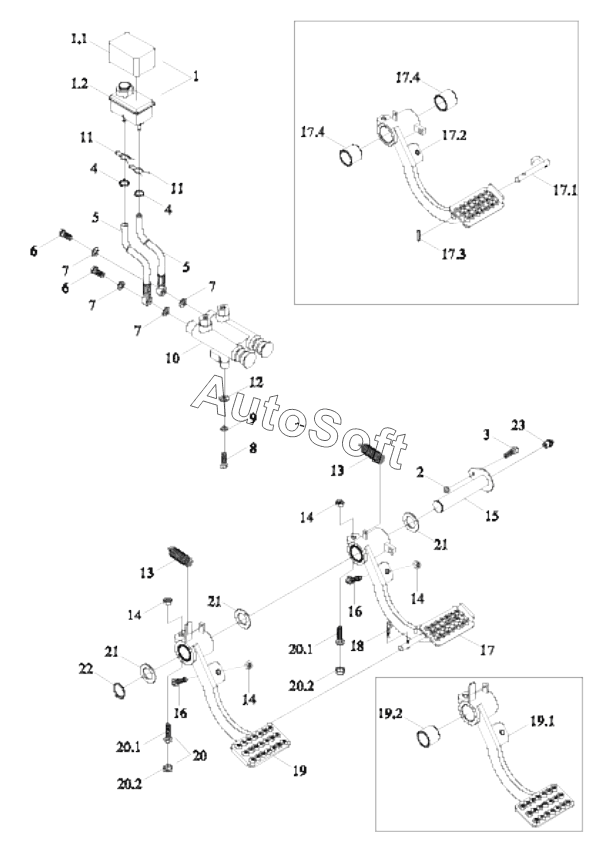

Каталог запасных частей к технике: Lovol TD-904. TS06433010000 TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY-1
TS06433010000
1
1.1
1.2
2
3
4
4
5
5
6
6
7
7
7
7
8
9
10
11
11
12
13
13
14
14
14
14
15
16
16
17
17.1
17.2
17.3
17.4
17.4
18
19
19.1
19.2
20
20.1
20.1
20.2
20.2
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06433010000 | T***0 | TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY | |
| 1 | T***0 | BRAKE OIL TANK ASSEMBLY | |
| 1.1 | T***1 | PROTECTIVE SHEATH | |
| 1.2 | T***1 | BRAKE OIL TANK | |
| 10 | F***8 | BRAKE PUMP ASSEMBLY | |
| 11 | T***4 | CLAMP RING | |
| 12 | G***L | Flat Washer | |
| 13 | T***1 | Pedal Return Spring | |
| 14 | G***L | Hexagon Nut, Style 1 | |
| 15 | T***8 | SUPPORT SHAFT WELDMENT | |
| 16 | F***3 | ADJUSTING SCREW | |
| 17 | T***6 | RIGHT BRAKE ROCKER UNIT | |
| 17.1 | F***5 | BRAKE CONNECTING LOCK ROD WELDMENT | |
| 17.2 | T***5 | RIGHT BRAKE ROCKER WELDMENT | |
| 17.3 | G***6 | SPRING COLUMN PIN | |
| 17.4 | T***1 | SLEEVE | |
| 18 | F***1 | LOCK PIN | |
| 19 | T***4 | LEFT BRAKE ROCKER UNIT | |
| 19.1 | T***3 | LEFT BRAKE ROCKER WELDMENT | |
| 19.2 | T***1 | SLEEVE | |
| 2 | G***L | Standard Spring Washer | |
| 20 | F***0 | ADJUSTING SCREW UNIT | |
| 20.1 | F***3 | ADJUSTING SCREW | |
| 20.2 | F***0 | CUSHIONSLEEVE | |
| 21 | T***1 | NYLON SPACER BUSH | |
| 22 | G***0 | CIRCLIP FOR SHAFT | |
| 23 | J***1 | Straight Forced Filling Oil Cup | |
| 3 | G***L | HEXAGON BOLT | |
| 4 | Q***5 | STEEL STRIP ELASTIC HOOP | |
| 5 | T***5 | OIL CONVEYING HOSE | |
| 6 | F***5 | OIL PIPE JOINT SCREW | |
| 7 | J***2 | Compound seal washer | |
| 8 | G***L | Hex bolt | |
| 9 | G***L | Standard Spring Washer |
