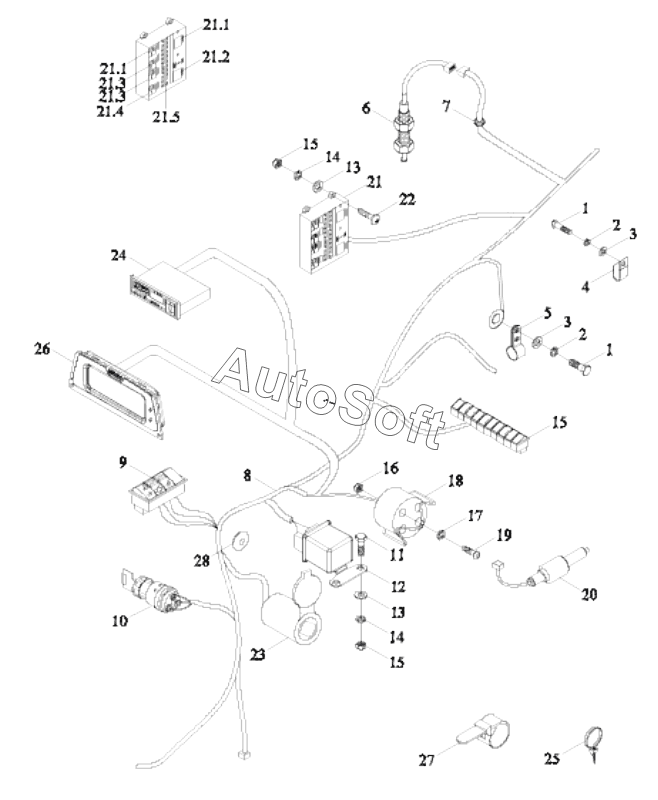

Каталог запасных частей к технике: Lovol TD-904. TS06482010000K BODY HARNESS INSTALLATION ASSEMBLY
TS06482010000K
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21.1
21.1
21.2
21.3
21.3
21.4
21.5
21.5
21.5
21.5
21.5
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06482010000K | T***K | BODY HARNESS INSTALLATION ASSEMBLY | |
| 1 | G***L | Hex head bolt | |
| 10 | T***3 | Ignition Lock | |
| 11 | G***L | Hexagon Bolt | |
| 12 | F***5 | Starting Relay | |
| 13 | G***P | Plain washer | |
| 14 | G***P | Standard spring washer | |
| 15 | T***2 | PADDLE SWITCH | |
| 16 | G***L | HEXAGON NUT, TYPE-1 | |
| 17 | G***P | STANDARD SPRING WASHER | |
| 18 | F***8 | WORKING LIGHT SOCKET | |
| 19 | G***L | SLOTTED SCREW | |
| 2 | G***P | Standard spring washer | |
| 20 | T***2 | Brake Light Switch | |
| 21 | T***K | CENTRAL ELECTRICAL BOX ASSEMBLY | |
| 21.1 | F***2 | Preheating relay | |
| 21.2 | G***4 | Main power source relay | |
| 21.3 | T***4 | RELAY | |
| 21.4 | F***3 | Electronic flasher | |
| 21.5 | T***0 | FUSE | |
| 21.5 | T***0 | FUSE | |
| 21.5 | T***0 | FUSE | |
| 21.5 | T***0 | FUSE | |
| 21.5 | T***0 | FUSE | |
| 22 | G***L | Cross recessed pan head screw | |
| 23 | T***6 | ANTENNAWIRE | |
| 24 | T***0 | MP3 PLAYER | |
| 25 | Q***0 | Plastic fastening strap | |
| 26 | T***9 | WATCH | |
| 27 | 3***L | Lock cable ties | |
| 28 | T***1 | THROUGH HARNESS WASHER | |
| 3 | G***P | Plain washer | |
| 4 | F***5 | Harness Fixing Clamp | |
| 5 | T***5 | Harness fastener | |
| 6 | F***8 | PARKING BRAKE SWITCH | |
| 7 | F***4 | RUBBER RING | |
| 8 | T***3 | BODY HARNESS ASSEMBLY | |
| 9 | T***6 | TWO GANG PADDLE SWITCH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
