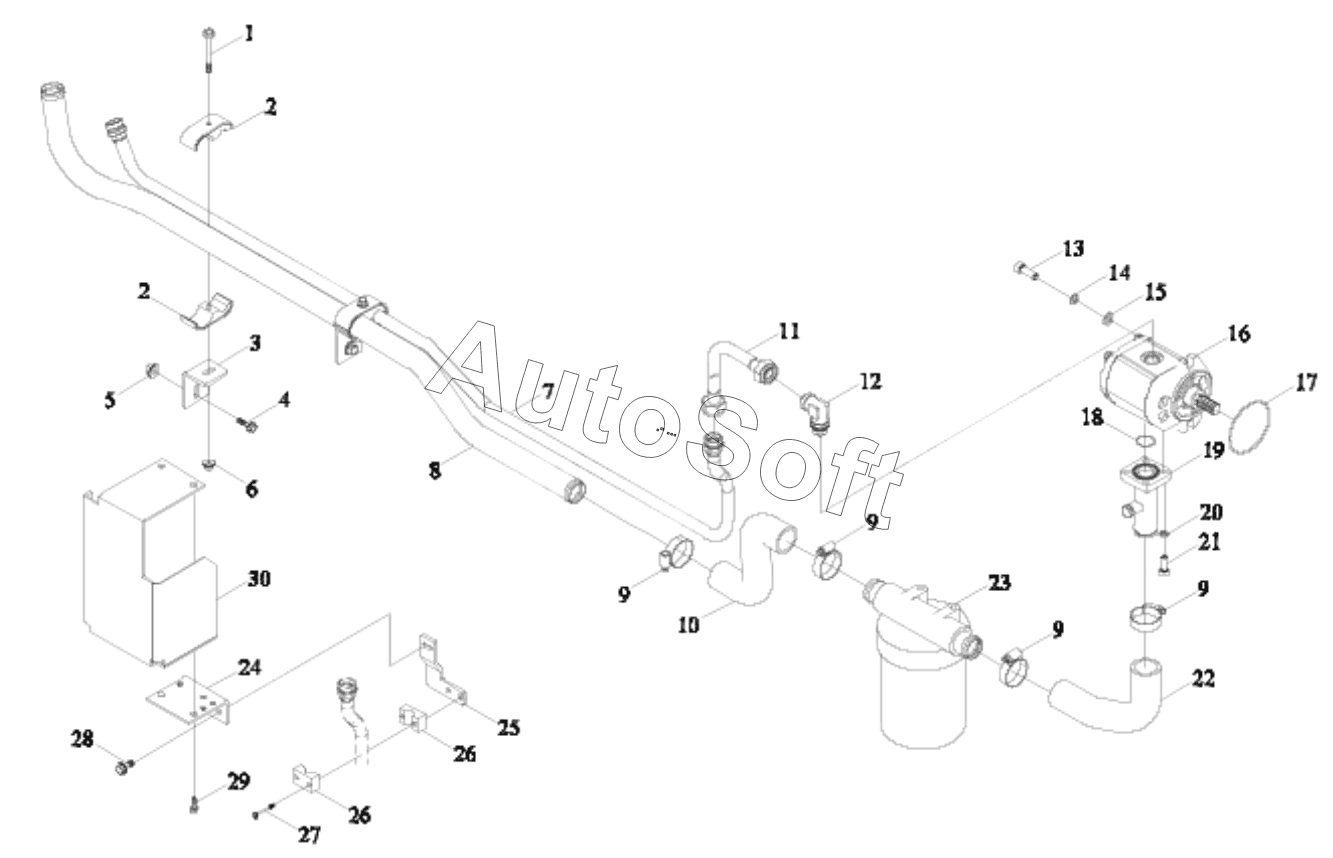

Каталог запасных частей к технике: Lovol TD-904. TD1S581040000K OIL PUMP/PIPE/FILTER ASSEMBLY
15
30
29
28
27
26
26
25
24
23
22
21
20
19
18
17
16
TD1S581040000K
14
13
12
11
10
9
9
9
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD1S581040000K | T***K | OIL PUMP/PIPE/FILTER ASSEMBLY | |
| 1 | G***L | HEXAGON FLANGE NUT | |
| 2 | T***1 | OIL PIPE CLAMP AND RUBBER WASHER 35-18 | |
| 3 | T***6 | PIPE CLAMP BRACKET 1 | |
| 4 | G***L | HEXAGON FLANGE NUT | |
| 5 | G***L | HEXAGON FLANGE NUT | |
| 6 | G***L | Hexagon Flange Nut | |
| 7 | T***K | OUT STEEL PIPE ASSEMBLY | |
| 8 | T***5 | OIL SUCTION LONG PIPE | |
| 9 | Q***5 | B-Type Worm Transmission Hose Clamp | |
| 10 | T***K | OIL SUCTION RUBBER HOSE 1 | |
| 11 | T***a | OUT STEEL PIPE ASSEMBLY | |
| 12 | T***2 | ADJUSTABLE JOINT | |
| 13 | G***L | INNER HEXAGON SCREW | |
| 14 | G***L | Standard Spring Washer | |
| 15 | G***L | Flat Washer | |
| 16 | T***K | GEAR PUMP | |
| 17 | G***G | RUBBER O-SEAL RING | |
| 18 | G***G | RUBBER O-SEAL RING | |
| 19 | T***1 | OIL INLET PIPE ASSEMBLY | |
| 20 | G***L | Standard Spring Washer | |
| 21 | G***L | Inner Hexagon Screw | |
| 22 | T***3 | OIL SUCTION RUBBER HOSE 2 | |
| 23 | T***K | OIL SUCTION FILTER ASSEMBLY | |
| 24 | T***3 | OIL FILTER BRACKET WELDMENT | |
| 25 | T***5 | PIPE CLAMP BRACKET WELDMENT | |
| 26 | T***8 | SINGLE HOLE PIPE CLAMP 18 | |
| 27 | G***L | HEXAGON FLANGE NUT | |
| 28 | G***L | HEXAGON FLANGE NUT | |
| 29 | G***L | Hexagon Flange Nut | |
| 30 | T***K | SHIELD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
