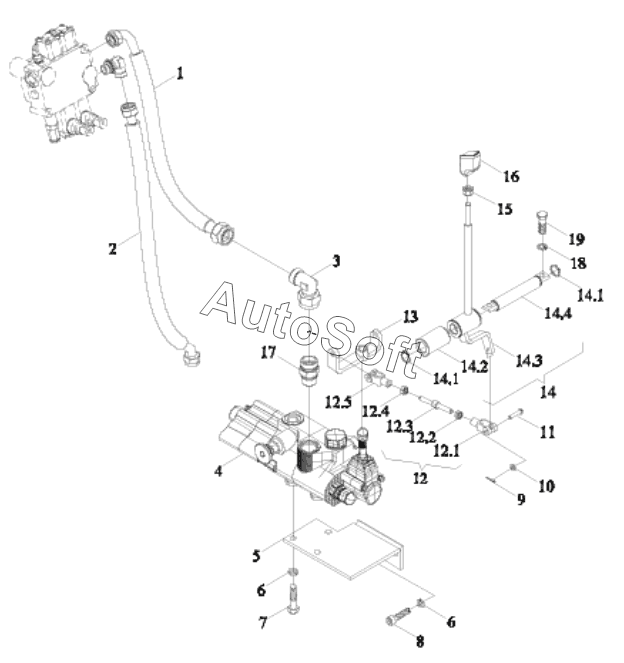

Каталог запасных частей к технике: Lovol TD-904. TD1S582110000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-2
TD1S582110000K(2)
1
2
3
4
5
6
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
12.5
13
14
14.1
14.1
14.2
14.3
14.4
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD1S582110000K(2) | T***) | HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY | |
| 1 | T***4 | DISTRIBUTOR OIL INLET PIPE ASSEMBLY | |
| 10 | G***) | FLAT WASHER | |
| 11 | G***L | PIN SHAFT | |
| 12 | T***3 | DISTRIBUTOR CONTROL ROD ASSEMBLY | |
| 12.1 | F***6 | LEFT REVOLVING PULL ROD FORK | |
| 12.2 | G***L | Hexagon nut, style 1 | |
| 12.3 | T***4 | CONTROL CONNECTING ROD | |
| 12.4 | G***L | Hexagon nut, style 1 | |
| 12.5 | F***3 | RIGHT REVOLVING PULL ROD FORK | |
| 13 | T***4 | CONNECTING SLEEVE WELDMENT | |
| 14 | T***9 | DISTRIBUTOR CONTROL ASSEMBLY | |
| 14.1 | G***0 | Circlip for shaft | |
| 14.2 | T***8 | SLEEVE | |
| 14.3 | T***0 | DISTRIBUTOR CONTROL WELDMENT | |
| 14.4 | T***1 | Fixing shaft | |
| 15 | G***L | Hexagon Nut, Style 1 | |
| 16 | T***4 | CONTROL HANDLE HEAD | |
| 17 | T***9 | END STRAIGHT THREAD CONNECTOR BODY | |
| 18 | G***) | STANDARD SPRING WASHER | |
| 19 | G***L | Hexagon flange nut | |
| 2 | T***5 | MULTI-WAY VALVE OIL RETURN PIPE ASSEMBLY | |
| 3 | G***0 | JOINT | |
| 4 | T***2 | DISTRIBUTOR ASSEMBLY | |
| 5 | F***0 | DISTRIBUTOR BRACKET WELDMENT | |
| 6 | G***L | Standard Spring Washer | |
| 7 | G***L | HEXAGON FLANGE NUT | |
| 8 | G***L | INNER HEXAGON SCREW | |
| 9 | G***L | SPLIT PIN |
