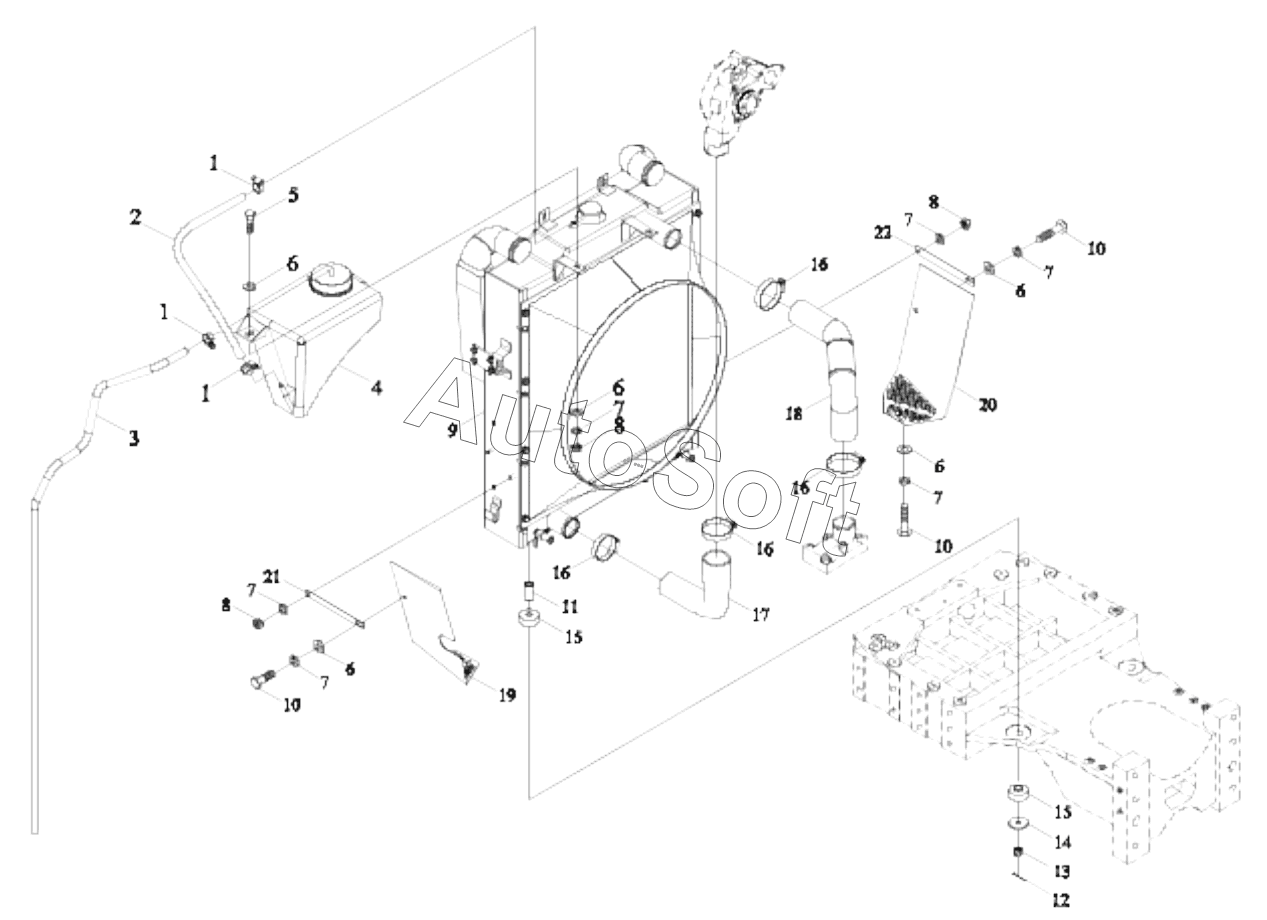

Каталог запасных частей к технике: Lovol TD-904. TS06131020000 COOLING SYSTEM ASSEMBLY
11
22
21
20
19
18
17
16
16
16
16
15
15
14
13
12
10
10
10
9
8
8
8
7
7
7
7
7
7
6
6
6
6
6
5
4
3
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06131020000 | T***0 | COOLING SYSTEM ASSEMBLY | |
| 1 | Q***6 | C-TYPE WORM TRANSMISSION HOSE CLAMP | |
| 2 | T***1 | BREATH RUBBER PIPE | |
| 3 | T***2 | BREATH RUBBER PIPE | |
| 4 | T***2 | AUXILIARY RADIATOR ASSEMBLY | |
| 5 | G***L | Hex head bolt | |
| 6 | G***P | Plain washer | |
| 7 | G***P | Standard spring washer | |
| 8 | G***L | Hexagon nut, style 1 | |
| 9 | T***1 | RADIATOR INSTALLATION ASSEMBLY | |
| 10 | G***L | Hexagon flange nut | |
| 11 | T***2 | SLEEVE | |
| 12 | G***P | SPLIT PIN | |
| 13 | G***L | Hexagon Slotted Nut, Style 1 | |
| 14 | F***6 | Washer | |
| 15 | T***1 | Rubber Washer | |
| 16 | Q***0 | B-TYPE WORM TRANSMISSION HOSE CLAMP | |
| 17 | T***2 | WATER TANK OUTLET RUBBER HOSE | |
| 18 | T***1 | WATER RETURN PIPE | |
| 19 | T***8 | LEFFT GUARD PLATE WELDMENT | |
| 20 | T***9 | RIGHT GUARD PLATE WELDMENT | |
| 21 | T***7 | INSTALLATION PLATE | |
| 22 | T***0 | INSTALLATION PLATE 1 |
