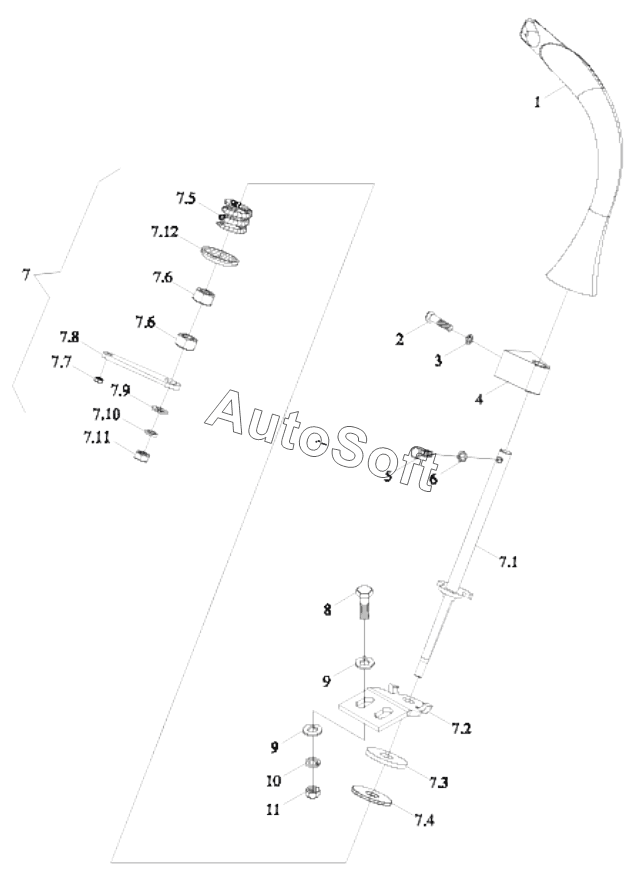

Каталог запасных частей к технике: Lovol TD-904. TS06201010000 HAND THROTTLE CONTROL ASSEMBLY
TS06201010000
1
2
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.6
7.7
7.8
7.9
7.10
7.11
7.12
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06201010000 | T***0 | HAND THROTTLE CONTROL ASSEMBLY | |
| 1 | T***1 | Hand throttle control lever assembly | |
| 10 | G***P | Standard spring washer | |
| 11 | G***L | Hexagon Nut, Style 1 | |
| 2 | G***L | Hexagon Bolt | |
| 3 | G***P | Standard spring washer | |
| 4 | T***2 | Rotary shaft guide seat | |
| 5 | G***L | Hexagon head bolt | |
| 6 | G***P | Standard spring washer | |
| 7 | T***3 | HAND THROTTLE CONTROL MECHANISM | |
| 7.1 | T***5 | HAND THROTTLE CONTROL ROD WELDMENT | |
| 7.10 | G***) | STANDARD SPRING WASHER | |
| 7.11 | G***L | Hexagon nut, style 1 | |
| 7.12 | T***6 | SPRING SEAT | |
| 7.2 | T***1 | HAND THROTTLE SUPPORTING PLATE | |
| 7.3 | F***9 | Hand brake friction disc | |
| 7.4 | T***8 | BIG WASHER | |
| 7.5 | T***7 | SPRING | |
| 7.6 | G***L | HEXAGON THIN NUT | |
| 7.7 | G***8 | Prevailing torque type all-metal hexagon nut, style 1 | |
| 7.8 | T***9 | HAND THROTTLE ROCKER | |
| 7.9 | G***P | Plain washer | |
| 8 | G***L | Hexagon head bolt | |
| 9 | G***P | Plain washer |
