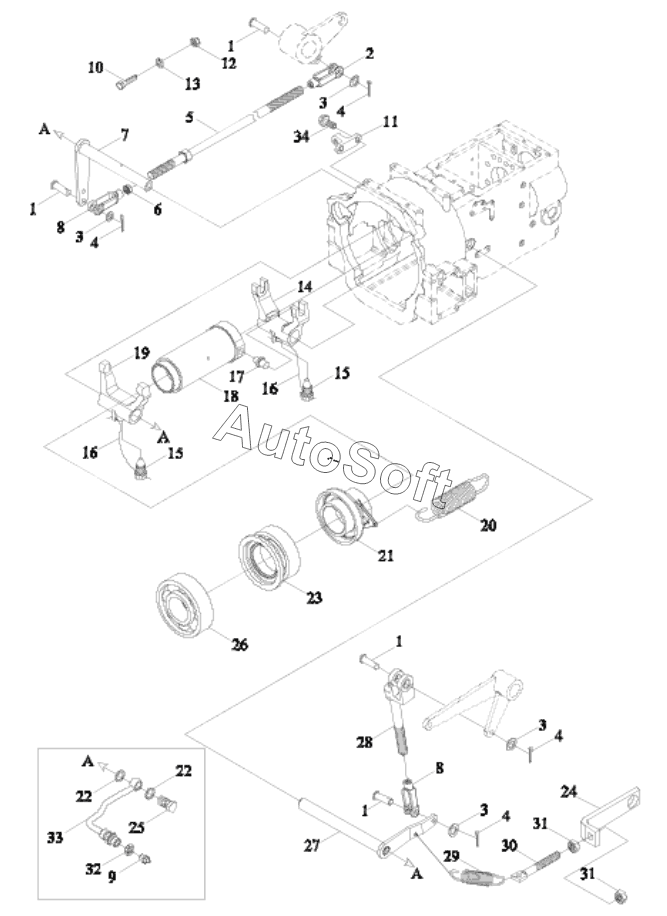

Каталог запасных частей к технике: Lovol TD-904. TD1S212010000 CLUTCH CONTROL MECHANISM ASSEMBLY-2
TD1S212010000(2)
1
1
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD1S212010000(2) | T***) | CLUTCH CONTROL MECHANISM ASSEMBLY | |
| 1 | G***) | PIN SHAFT | |
| 2 | F***1 | PULL ROD REAR FORK | |
| 3 | G***) | FLAT WASHER | |
| 4 | G***) | SPLIT PIN | |
| 5 | F***a | AUXILIARY CLUTCH PULL ROD WELDMENT | |
| 6 | G***) | HEXAGON NUT, TYPE-1 | |
| 7 | F***8 | AUXILIARY CLUTCH SWING SHAFT WELDMENT | |
| 8 | F***) | PULL ROD FRONT FORK | |
| 9 | J***1 | Straight Forced Filling Oil Cup | |
| 10 | G***L | HEXAGON BOLT | |
| 11 | F***2 | LIMITING SEAT | |
| 12 | G***L | Hexagon Nut, Style 1 | |
| 13 | G***) | STANDARD SPRING WASHER | |
| 14 | F***4 | MAIN CLUTCH FORK | |
| 15 | F***9 | LOCKING SCREW | |
| 16 | T***2 | Low Carton Steel Wire Sz-1.4 | |
| 17 | F***3 | COLUMN PIN | |
| 18 | F***5 | MAIN CLUTCH RELEASE BEARING SEAT | |
| 19 | F***3 | AUXILIARY CLUTCH FORK | |
| 20 | F***5 | AUXILIARY CLUTCH RETURN SPRING | |
| 21 | F***a | AUXILIARY CLUTCH BEARING SEAT | |
| 22 | J***8 | COMBINED SEAL GASKET | |
| 23 | T***0 | RELEASE BEARING NTM8842 | |
| 24 | T***9 | SPRING FIXED PLATE | |
| 25 | F***8 | HOLLOW BOLT | |
| 26 | T***2 | Release Bearing | |
| 27 | F***a | MAIN CLUTCH ROCKER SHAFT WELDMENT | |
| 28 | F***0 | MIDDLE ROD WELDMENT | |
| 29 | F***3 | RETURN SPRING | |
| 30 | F***7 | ADJUSTING SCREW | |
| 31 | G***L | Hexagon nut, style 1 | |
| 32 | G***L | HEXAGON THIN NUT | |
| 33 | F***7 | LUBRICATING OIL PIPE | |
| 34 | G***L | HEXAGON FLANGE NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
