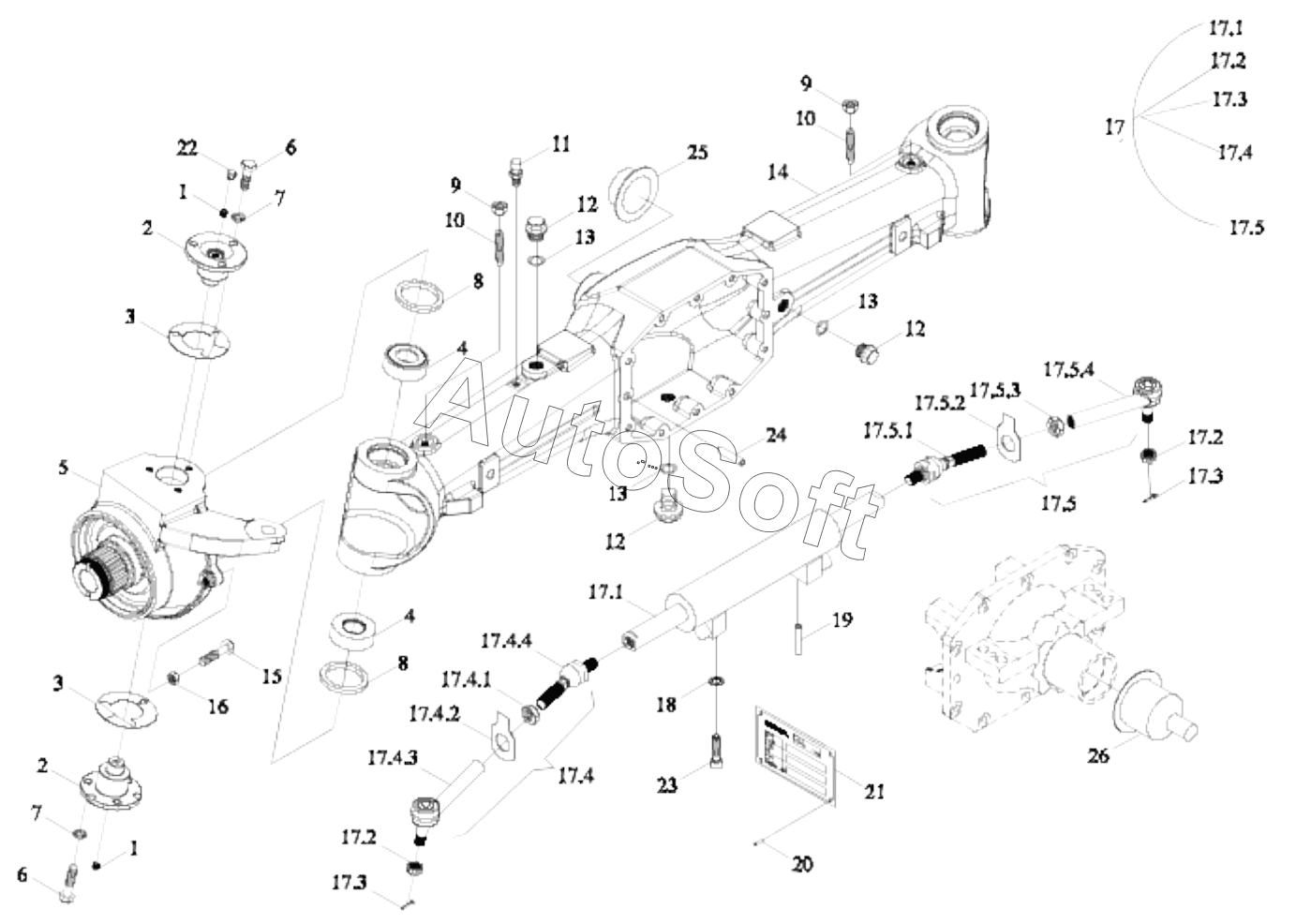

Каталог запасных частей к технике: Lovol TD-904. TD1C311010000K FRONT DRIVING AXLE ASSEMBLY-2
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
15
16
17
17.1
17.1
17.2
17.2
17.2
17.3
17.3
17.3
17.4
17.4
17.4 .1
17.4 .2
17.4 .3
17.4 .4
17.5
17.5
17.5 .1
17.5 .2
17.5 .3
17.5 .4
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***) | STRAIGHT FORCED FILLING OIL CUP | |
| 10 | G***L | SLOTTED SET SCREW | |
| 11 | T***6 | AIR PLUG | |
| 12 | T***3 | SCREW PLUG | |
| 13 | G***G | RUBBER O-SEAL RING | |
| 14 | T***K | AXLE HOUSING | |
| 15 | G***L | HEXAGON BOLT | |
| 16 | G***L | Hexagon nut, style 1 | |
| 17 | T***2 | STEERING OIL CYLINDER ASSEMBLY | |
| 17.1 | T***1 | STEERING OIL CYLINDER | |
| 17.2 | T***2 | SLOTTED NUT | |
| 17.3 | G***L | SPLIT PIN | |
| 17.4 | T***8 | LEFT STEERING CONNECTING | |
| 17.4 .1 | T***3 | NUT M24X1.5 | |
| 17.4 .2 | G***4 | STOPPING WASHER | |
| 17.4 .3 | T***1 | LEFT STEERING CONNECTING | |
| 17.4 .4 | T***2 | JOINT | |
| 17.5 | T***9 | RIGHT STEERING CONNECTING | |
| 17.5 .1 | T***) | JOINT | |
| 17.5 .2 | G***) | STOPPING WASHER | |
| 17.5 .3 | T***) | NUT M24X1.5 | |
| 17.5 .4 | T***3 | RIGHT STEERING CONNECTING | |
| 18 | G***O | WASHER | |
| 19 | G***L | COLUMN PIN | |
| 2 | T***8 | PRESSURE COVER | |
| 20 | G***L | LABEL RIVET | |
| 21 | 9***0 | NAMEPLATE | |
| 22 | T***1 | Oil cup dustproof cap | |
| 23 | G***L | INNER HEXAGON SCREW | |
| 24 | G***L | COLUMN PIN | |
| 25 | T***6 | COVER | |
| 26 | T***7 | COVER | |
| 3 | T***0 | ADJUSTING GASKET | |
| 4 | T***1 | JOINT BEARING | |
| 5 | T***2 | LEFT STEERING BURL | |
| 6 | G***L | HEXAGON BOLT | |
| 7 | G***P | Washer | |
| 8 | T***4 | OIL SEAL | |
| 9 | G***0 | NUT |
