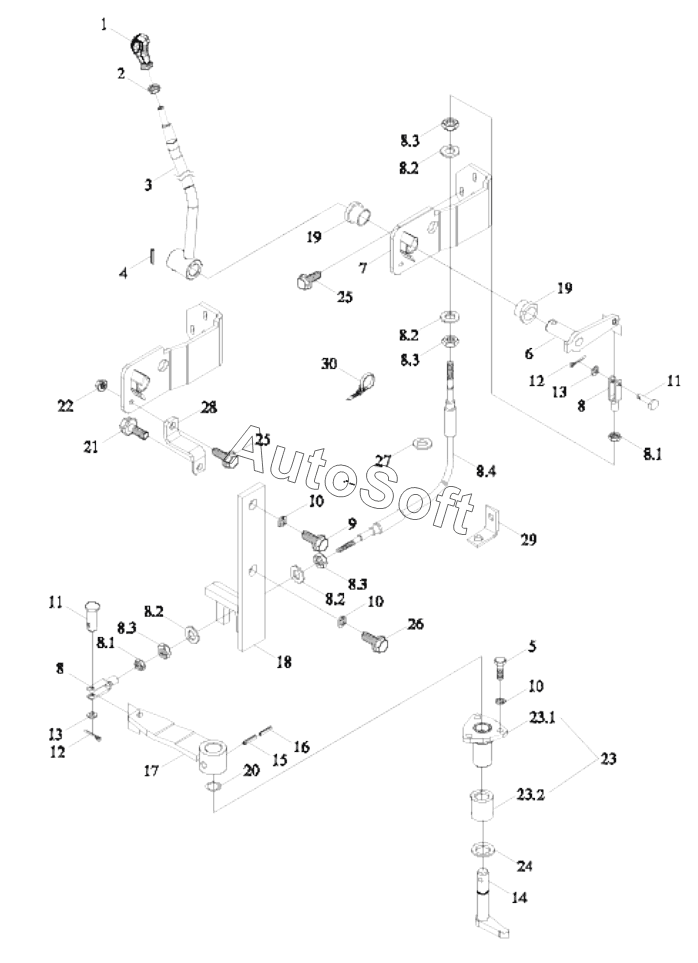

Каталог запасных частей к технике: Lovol TD-904. TS06373040000 SIDE CONTROL ASSEMBLY-1
TS06373010004
TS06373040000
1
2
3
4
5
6
7
8
8
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.3
8.3
8.4
9
10
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23.1
23.2
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06373010004 | T***4 | CREEPER GEAR CONTROL MECHANISM ASSEMBLY | |
| TS06373040000 | T***0 | SIDE CONTROL ASSEMBLY | |
| 1 | T***8 | HANDLE BALL ASSEMBLY | |
| 10 | G***L | Standard Spring Washer | |
| 11 | T***1 | Pin shaft | |
| 12 | G***L | Split Pin | |
| 13 | G***L | Flat Washer | |
| 14 | T***2 | ROTARY SHAFT WELDMENT | |
| 15 | G***5 | SPRING COLUMN PIN | |
| 16 | G***5 | SPRING COLUMN PIN | |
| 17 | T***4 | ROCKER WELDMENT | |
| 18 | T***3 | PULL WIRE BRACKET WELDMENT | |
| 19 | T***2 | Bush | |
| 2 | G***L | Hexagon Thin Nut | |
| 20 | G***G | Rubber O-Seal Ring | |
| 21 | G***L | Hexagon Flange Nut | |
| 22 | G***L | Hexagon Flange Nut | |
| 23 | T***1 | ROTARY SHAFT BRACKET ASSEMBLY | |
| 23.1 | T***1 | ROTARY SHAFT BRACKET | |
| 23.2 | T***3 | ROCKER SHAFT SHORT BUSH | |
| 24 | G***L | FLAT WASHER | |
| 25 | G***L | HEXAGON FLANGE NUT | |
| 26 | G***L | HEXAGON FLANGE NUT | |
| 27 | T***4 | RUBBER RING | |
| 28 | T***4 | INSTALLATION BRACKET | |
| 29 | T***2 | OIL PIPE BRACKET 3 | |
| 3 | T***1 | SPINDLE TYPE SHIFT LEVER ANDWELDMENT | |
| 30 | Q***0 | PLASTIC FASTENING STRIP | |
| 4 | G***5 | ELASTIC CYLINDRICAL PIN | |
| 5 | G***L | HEXAGON BOLT | |
| 6 | T***5 | ROTARY SHAFT WELDMENT | |
| 7 | T***7 | BRACKET WELDMENT | |
| 8 | T***7 | SOFT SHAFT WELD | |
| 8.1 | G***L | HEXAGON THIN NUT | |
| 8.2 | G***P | Plain washer | |
| 8.3 | G***L | HEXAGON THIN NUT | |
| 8.4 | T***8 | SOFT SHAFT MAIN BODY | |
| 9 | G***L | HEXAGON FLANGE NUT |
