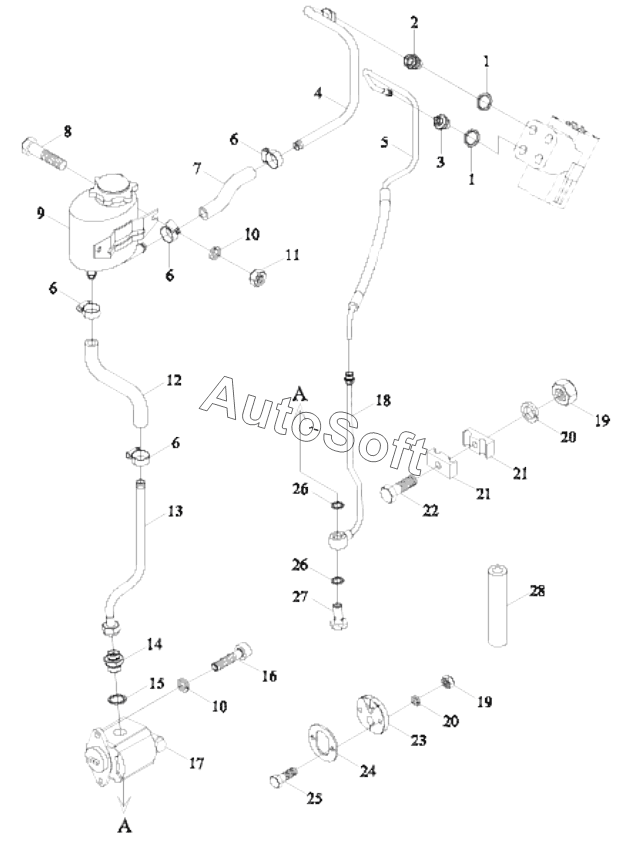

Каталог запасных частей к технике: Lovol TD-904. TS06402030000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-2
14
28
27
26
26
25
24
23
22
21
21
20
20
19
19
18
17
16
15
TS06402030000(2)
13
12
11
10
10
9
8
7
6
6
6
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06402030000(2) | T***) | FULLHYDRAULICSTEERINGPIPEASSEMBLY | |
| 1 | J***) | COMBINED SEAL GASKET | |
| 2 | G***A | STRAIGHT THREAD JOINT | |
| 3 | T***) | JOINT | |
| 4 | T***4 | REDIRECTOR OIL RETURN PIPE ASSEMBLY | |
| 5 | T***5 | REDIRECTOR OIL INLET PIPE ASSEMBLY | |
| 6 | Q***2 | B-Type Worm Transmission Hose Clamp | |
| 7 | T***3 | OIL RETURN HOSE | |
| 8 | G***L | HEXAGON BOLT | |
| 9 | T***1 | STEERING OIL TANK AND BREATH ASSEMBLY | |
| 10 | G***P | Standard spring washer | |
| 11 | G***L | HEXAGON NUT, TYPE-1 | |
| 12 | F***4 | OIL INLET HOSE | |
| 13 | T***9 | OIL PUMP INLET STEEL PIPE WELDMENT | |
| 14 | T***1 | JOINT | |
| 15 | J***7 | COMBINED SEAL GASKET | |
| 16 | G***L | INNER HEXAGON SCREW | |
| 17 | F***8 | STEERING PUMP ASSEMBLY | |
| 18 | T***2 | OIL PUMP STEEL PIPE ASSEMBLY | |
| 19 | G***) | HEXAGON NUT, TYPE-1 | |
| 20 | G***) | STANDARD SPRING WASHER | |
| 21 | F***8 | SHORT OIL PIPE CLAMP | |
| 22 | G***L | HEXAGON BOLT | |
| 23 | T***4 | SHOCK ABSORBER | |
| 24 | T***2 | CLAMP PLATE-2 | |
| 25 | G***) | HEXAGON BOLT | |
| 26 | J***8 | Combined Seal Gasket | |
| 27 | F***9 | HOLLOW BOLT | |
| 28 | F***8 | TRANSMISSION SLEEVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
