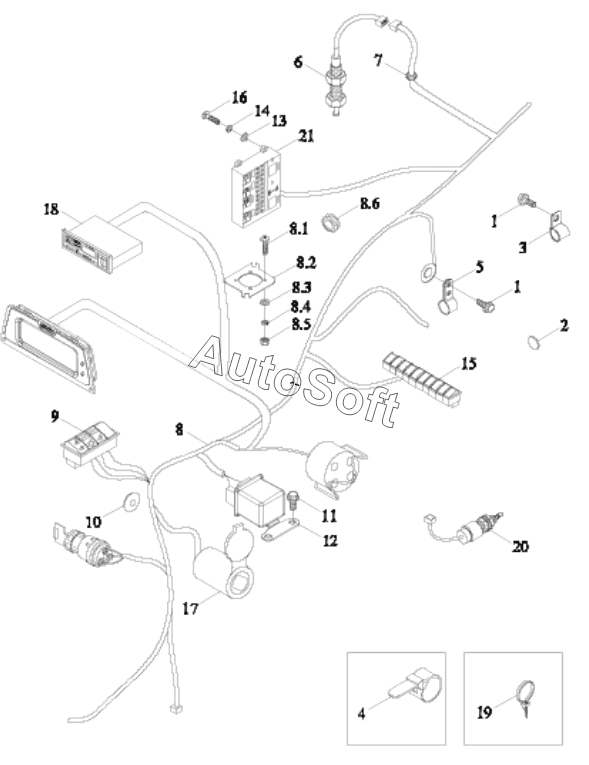

Каталог запасных частей к технике: Lovol TD-1304. TD2S482030000K BODY HARNESS INSTALLATION ASSEMBLY
1
1
2
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
8.6
9
10
11
12
13
14
15
16
17
18
19
20
21
21.1
21.2
21.3
21.4
21.5
21.6
21.7
21.8
21.9
21.1 0
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD2S482030000K | T***K | BODY HARNESS INSTALLATION ASSEMBLY | |
| 1 | G***L | HEXAGON FLANGE NUT | |
| 10 | T***1 | THROUGH HARNESS WASHER | |
| 11 | G***L | HEXAGON FLANGE NUT | |
| 12 | F***5 | Starting Relay | |
| 13 | G***L | Plain washer | |
| 14 | G***L | Standard Spring Washer | |
| 15 | T***K | PADDLE SWITCH | |
| 16 | G***L | Cross recessed pan head screw | |
| 17 | T***6 | ANTENNAWIRE | |
| 18 | T***0 | MP3 PLAYER | |
| 19 | Q***0 | Plastic fastening strap | |
| 2 | Q***5 | 3M GLUE PIECE | |
| 20 | R***7 | SWITCH OF NORMAL CLOSE | |
| 21 | T***K | CENTRAL ELECTRICAL BOX ASSEMBLY | |
| 21.1 | F***2 | Preheating relay | |
| 21.1 0 | T***0 | FUSE | |
| 21.2 | G***4 | Main power source relay | |
| 21.3 | T***4 | RELAY | |
| 21.4 | F***3 | Electronic flasher | |
| 21.5 | T***0 | FUSE | |
| 21.6 | T***0 | FUSE | |
| 21.7 | T***0 | FUSE | |
| 21.8 | T***0 | FUSE | |
| 21.9 | T***0 | FUSE | |
| 3 | T***1 | Harness fastener | |
| 4 | 3***L | Lock cable ties | |
| 5 | T***5 | Harness fastener | |
| 6 | F***8 | PARKING BRAKE SWITCH | |
| 7 | F***4 | RUBBER RING | |
| 8 | T***K | BODY HARNESS ASSEMBLY | |
| 8.1 | G***L | CROSS SCREW | |
| 8.2 | T***8 | FIXED PLATE | |
| 8.3 | G***L | Flat Washer | |
| 8.4 | G***L | Standard Spring Washer | |
| 8.5 | G***L | HEXAGON NUT, TYPE-1 | |
| 8.6 | T***8 | THROUGH HARNESS WASHER | |
| 9 | T***6 | TWO GANG PADDLE SWITCH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
