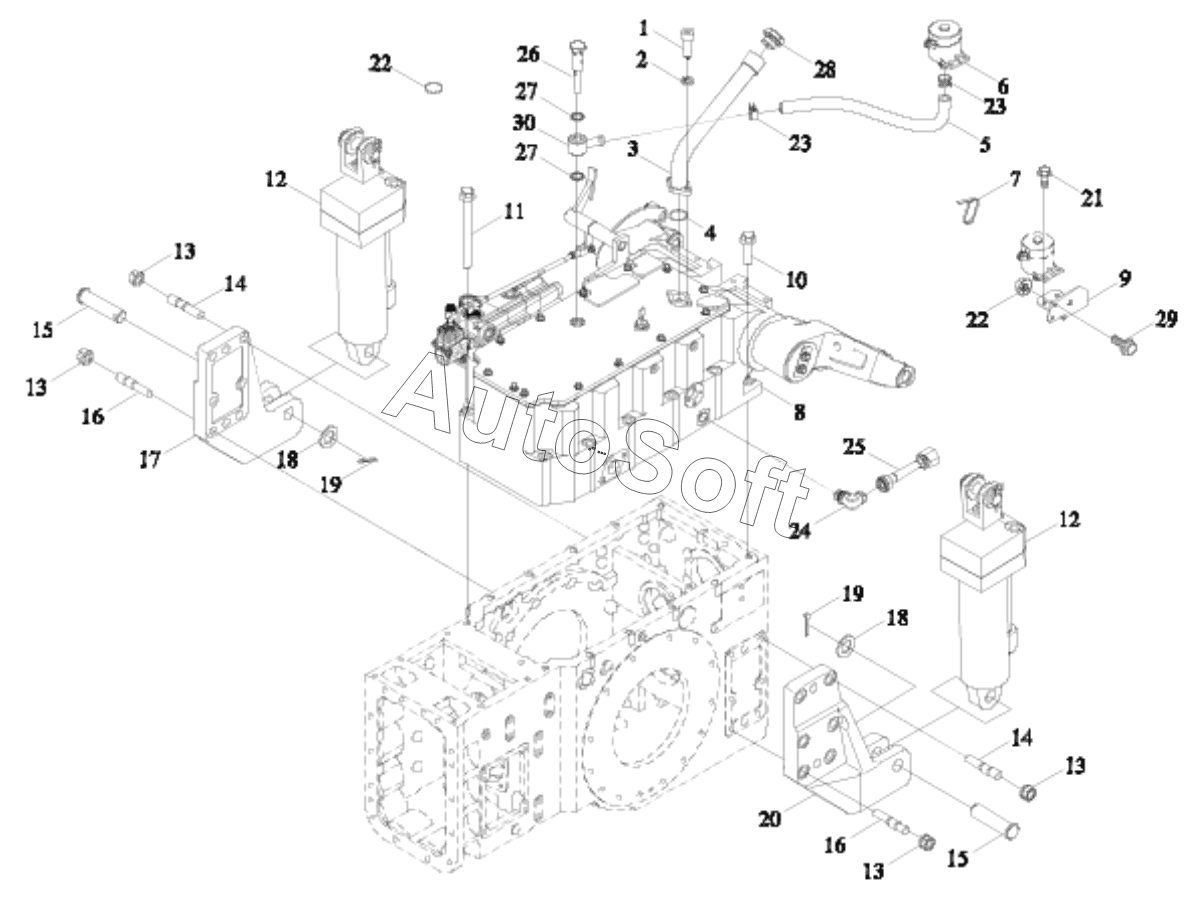

Каталог запасных частей к технике: Lovol TD-1304. TS06551070000 LIFTER INSTALLATION ASSEMBLY-1
1
2
3
4
5
6
7
8
9
10
11
12
12
12.1
12.2
12.3
13
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06551070000 | T***0 | LIFTER INSTALLATION ASSEMBLY | |
| 1 | G***L | Inner Hexagon Screw | |
| 10 | G***L | HEXAGON FLANGE NUT | |
| 11 | G***L | HEXAGON FLANGE NUT | |
| 12 | T***a | LIFTING CYLINDER ASSEMBLY | |
| 12.1 | T***1 | OIL CYLINDER PIN SHAFT | |
| 12.2 | T***2 | SPRING LOCK PIN | |
| 12.3 | T***6 | OIL CYLINDER | |
| 13 | S***3 | HEXAGON NUT | |
| 14 | G***L | DOUBLE END STUDS | |
| 15 | F***6 | PIN SHAFT | |
| 16 | G***L | DOUBLE END STUDS | |
| 17 | F***c | RIGHT OIL CYLINDER BRACKET | |
| 18 | F***5 | WASHER | |
| 19 | G***P | SPLIT PIN | |
| 2 | G***P | Standard spring washer | |
| 20 | F***c | LEFT OIL CYLINDER BRACKET | |
| 21 | G***L | Hexagon Flange Nut | |
| 22 | G***) | RUBBER O-SEAL RING | |
| 23 | Q***5 | STEEL STRIP ELASTIC HOOP | |
| 24 | T***2 | ADJUSTABLE JOINT | |
| 25 | T***a | OIL DISCHARGING PIPE WELDMENT | |
| 26 | T***4 | HOLLOW BOLT | |
| 27 | J***0 | COMBINED SEAL GASKET | |
| 28 | T***5 | SCREW PLUG M33 | |
| 29 | G***L | HEXAGON FLANGE NUT | |
| 3 | T***b | OIL FILLING PIPE WELDMENT | |
| 30 | T***1 | CONNECTING JOINT | |
| 4 | G***G | O-ring sealant used for hydraulic or pneumatic parts | |
| 5 | T***a | BREATHER RUBBER PIPE | |
| 6 | H***2 | HYDRAULIC OIL TANK BREATHER | |
| 7 | Q***0 | Plastic Fastening Strip | |
| 8 | T***d | LIFTER ASSEMBLY | |
| 9 | T***5 | BREATHER BRACKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
