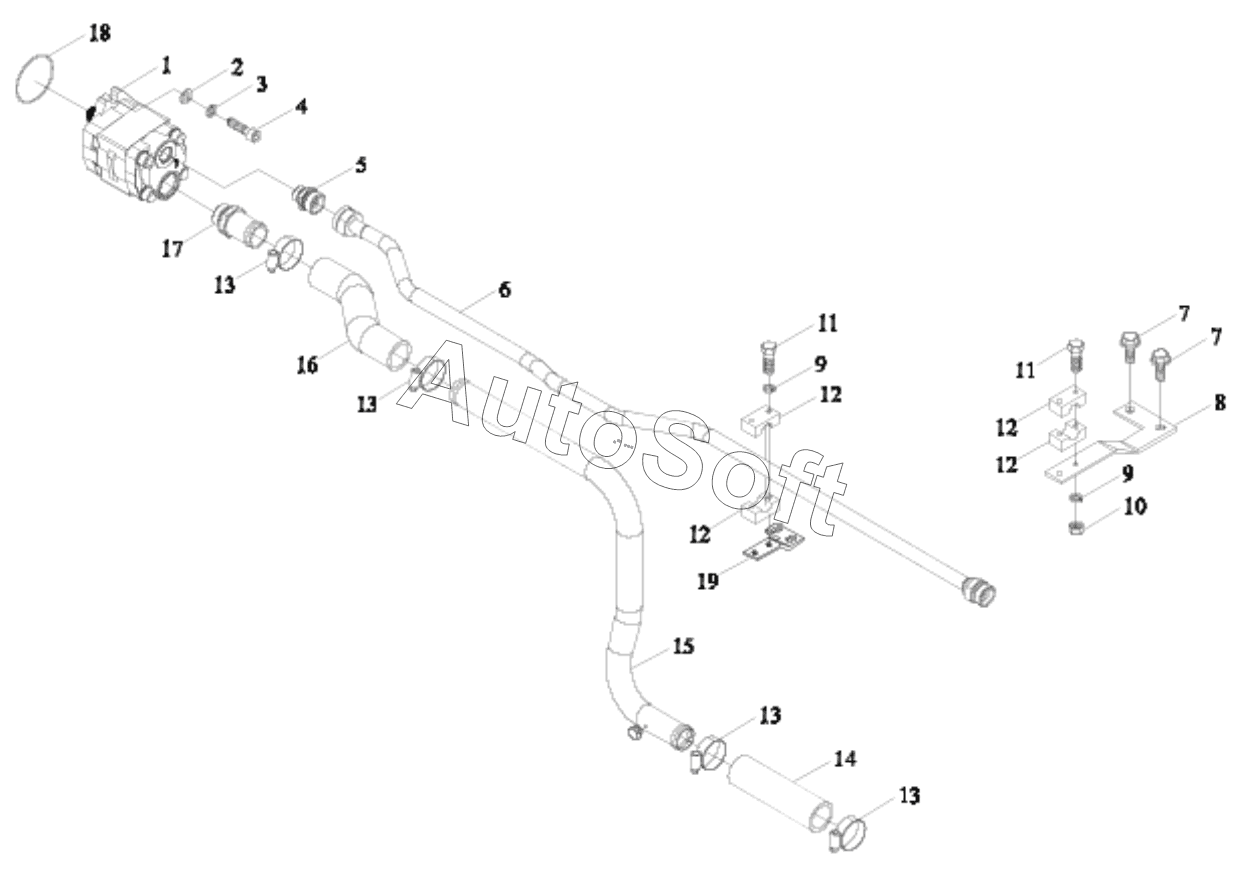

Каталог запасных частей к технике: Lovol TD-1304. TS06581110000 OIL PUMP PIPE ASSEMBLY
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06581110000 | T***0 | OIL PUMP PIPE ASSEMBLY | |
| 1 | T***5 | GEAR PUMP 32 | |
| 2 | G***L | Flat Washer | |
| 3 | G***L | Standard Spring Washer | |
| 4 | G***L | INNER HEXAGON SCREW | |
| 5 | T***4 | STRAIGHT PIPE JOINT BODY | |
| 6 | T***1 | PRESSURE OIL PIPE ASSEMBLY | |
| 7 | G***L | HEXAGON FLANGE NUT | |
| 8 | T***6 | PIPE CLAMP BRACKET | |
| 9 | G***L | Standard Spring Washer | |
| 10 | G***L | Hexagon Nut, Type-1 | |
| 11 | G***L | HEXAGON BOLT | |
| 12 | T***7 | SINGLE HOLE PIPE CLAMP 20 | |
| 13 | Q***5 | B-Type Worm Transmission Hose Clamp | |
| 14 | T***3 | OIL SUCTION RUBBER HOSE 1 | |
| 15 | T***2 | OIL SUCTION STEEL PIPE ASSEMBLY | |
| 16 | T***1 | OIL SUCTION RUBBER HOSE | |
| 17 | T***9 | OIL SUCTION JOINT | |
| 18 | G***G | RUBBER O-SEAL RING | |
| 19 | T***3 | PIPE CLAMP BRACKET WELDMENT |
