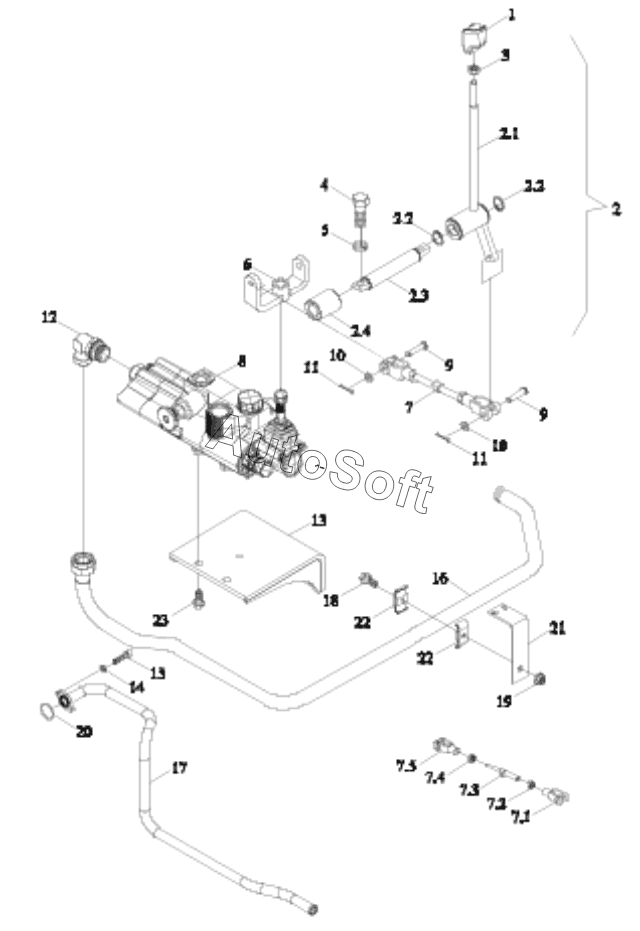

Каталог запасных частей к технике: Lovol TD-1304. TD2S582010000K HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY-2
1
2
2.1
2.2
2.2
2.3
2.4
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD2S582010000K(2) | T***) | HYDRAULIC SYSTEM EQUIPMENT ASSEMBLY | |
| 1 | T***4 | CONTROL HANDLE HEAD | |
| 10 | G***) | FLAT WASHER | |
| 11 | G***L | SPLIT PIN | |
| 12 | G***2 | JOINT | |
| 13 | T***4 | DISTRIBUTOR BRACKET WELDMENT | |
| 14 | G***L | INNER HEXAGON SCREW | |
| 15 | G***L | Standard Spring Washer | |
| 16 | T***7 | OIL RETURN STEEL PIPE ASSEMBLY | |
| 17 | T***1 | OIL SUCTION PIPE ASSEMBLY | |
| 18 | G***L | HEXAGON FLANGE NUT | |
| 19 | G***L | Hexagon Flange Nut | |
| 2 | T***5 | DISTRIBUTOR CONTROL ASSEMBLY | |
| 2.1 | T***6 | DISTRIBUTOR CONTROL WELDMENT | |
| 2.2 | G***0 | Circlip for shaft | |
| 2.3 | T***1 | Fixing shaft | |
| 2.4 | T***9 | SLEEVE | |
| 20 | G***G | RUBBER O-SEAL RING | |
| 21 | T***5 | PIPE CLAMP BRACKET | |
| 22 | T***6 | OIL PIPE CLAMP AND RUBBER WASHER 22-20 | |
| 23 | G***L | HEXAGON FLANGE NUT | |
| 3 | G***L | Hexagon Nut, Style 1 | |
| 4 | G***L | Hexagon flange nut | |
| 5 | G***L | Standard Spring Washer | |
| 6 | T***9 | CONNECTING SLEEVE WELDMENT | |
| 7 | T***4 | DISTRIBUTOR CONTROL ROD ASSEMBLY | |
| 7.1 | F***6 | LEFT REVOLVING PULL ROD FORK | |
| 7.2 | G***L | Hexagon nut, style 1 | |
| 7.3 | T***5 | CONTROL CONNECTING ROD | |
| 7.4 | G***L | Hexagon nut, style 1 | |
| 7.5 | F***3 | RIGHT REVOLVING PULL ROD FORK | |
| 8 | T***0 | DISTRIBUTOR ASSEMBLY | |
| 9 | G***L | PIN SHAFT |
