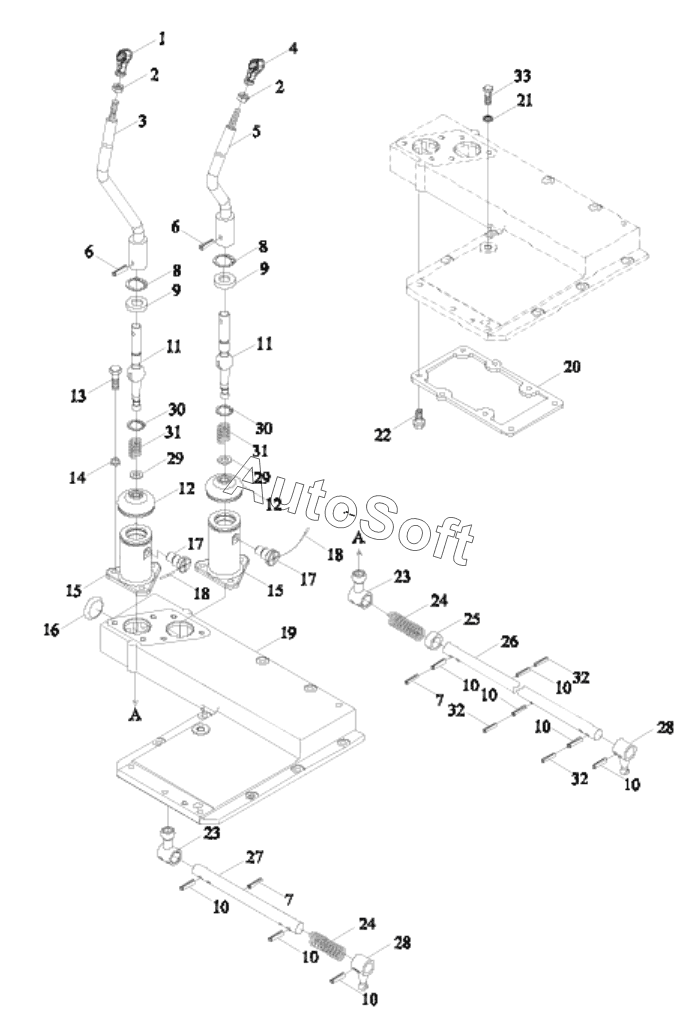

Каталог запасных частей к технике: Lovol TD-1304. TD2S373020000 GEARSHIFT CONTROLLING MECHANISM ASSEMBLY-3
25
17
17
18
18
19
20
21
22
23
23
24
24
16
26
27
28
28
29
29
30
30
31
31
32
32
32
33
8
8
TD2C373010001
TD2C373010001
1
2
2
3
4
5
6
6
7
7
TD2S373020000(3)
TD2S373020000(3)
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD2C373010001 | T***1 | SIDE CONTROL MECHANISM ASSEMBLY | |
| TD2S373020000(3) | T***) | GEARSHIFT CONTROLLING MECHANISM ASSEMBLY | |
| 1 | T***2 | AUXILIARY GEARSHIFT CONTROL HANDLE | |
| 2 | G***L | Hexagon Nut, Style 1 | |
| 3 | T***3 | AUXILIARY GEARSHIFT CONTROL ROD WELDMENT | |
| 4 | T***1 | MAIN GEARSHIFT CONTROL HANDLE | |
| 5 | T***2 | MAIN GEARSHIFT CONTROL ROD WELDMENT | |
| 6 | Q***5 | PIN | |
| 7 | G***2 | Elastic cylindrical pin | |
| 8 | G***0 | Circlip for hole | |
| 9 | F***5 | Nylon seat | |
| 10 | G***2 | Elastic cylindrical pin | |
| 11 | T***6 | LOWER CONTROL ROD | |
| 12 | F***7 | RUBBER SLEEVE | |
| 13 | G***L | INNER HEXAGON SCREW | |
| 14 | G***) | STANDARD SPRING WASHER | |
| 15 | T***4 | AUXILIARY GEARSHIFT LEVER SEAT | |
| 16 | Q***4 | PLUG PIECE | |
| 17 | F***6 | Shift lever location pin | |
| 18 | T***) | LOW CARTON STEEL WIRE | |
| 19 | T***2 | SIDE CONTROL COVER | |
| 20 | F***a | SIDE CONTROL LOWER COVER | |
| 21 | J***4 | Compound seal washer | |
| 22 | G***L | Hexagon Flange Nut | |
| 23 | T***7 | GEARSHIFT LEVER CONTROL DIAL HEAD | |
| 24 | T***2 | RETURN SPRING | |
| 25 | F***4 | SPACER BUSH | |
| 26 | T***b | AUXILIARY GEARSHIFT CONTROL TRANSMISSION ROD | |
| 27 | F***b | MAIN GEARSHIFT CONTROL TRANSFER ROD | |
| 28 | F***a | INNER CONTROL FORK HEAD | |
| 29 | G***L | FLAT WASHER | |
| 30 | T***4 | CIRCLIP FOR SHAFT | |
| 31 | T***5 | GEARLEVER SPRING | |
| 32 | G***2 | SPRING COLUMN PIN | |
| 33 | F***2 | HOLLOW BOLT |
