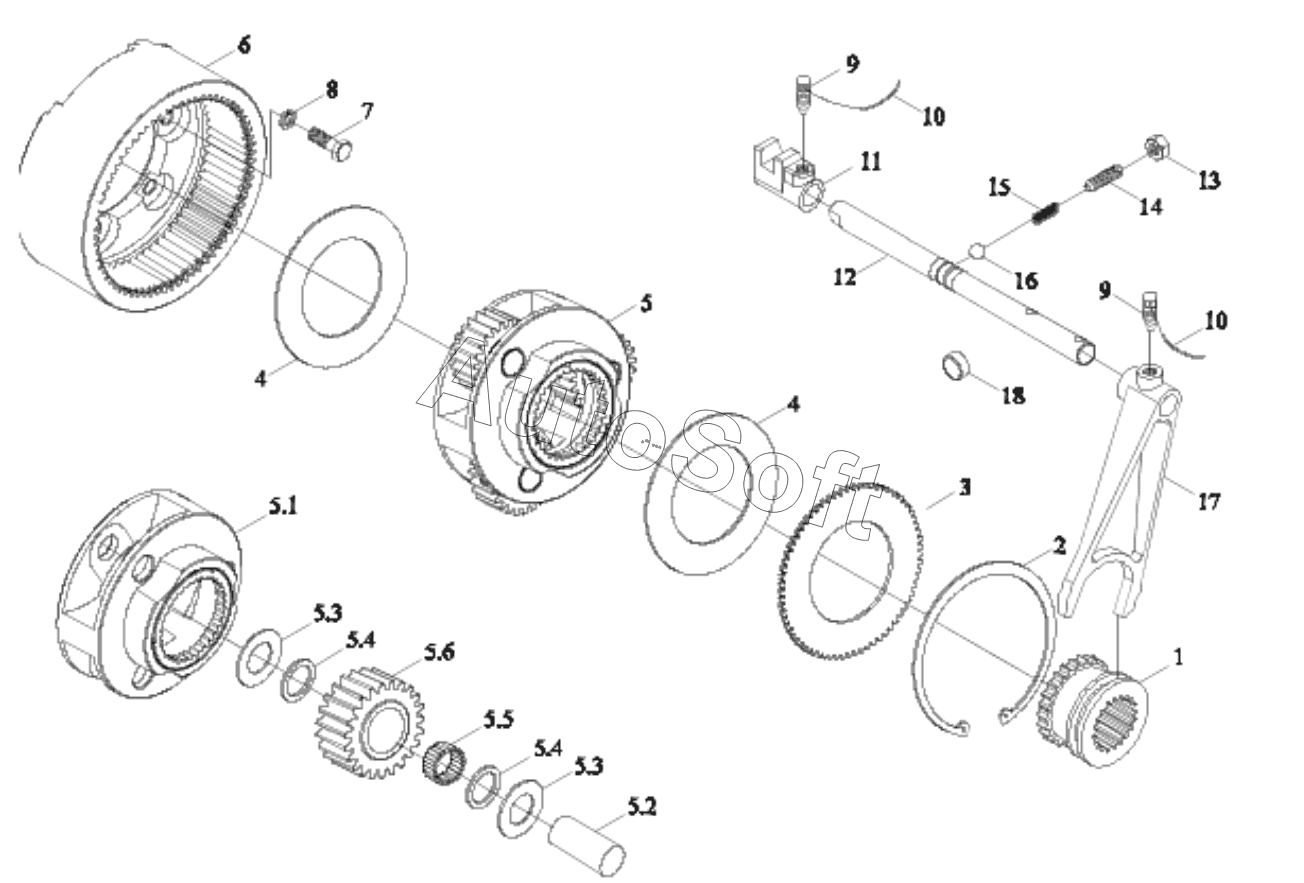

Каталог запасных частей к технике: Lovol TD-1304. TC05374030000 CREEPER GEAR MECHANISM ASSEMBLY
1
2
3
4
4
5
5.1
5.2
5.3
5.3
5.4
5.4
5.5
5.6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC05374030000 | T***0 | CREEPER GEAR MECHANISM ASSEMBLY | |
| 1 | F***8 | CREEPER GEAR CONNECTING SLEEVE | |
| 10 | T***2 | Low-carbon steel wire | |
| 11 | T***1 | CREEPER GEAR FORK HEAD | |
| 12 | T***1 | CREEPER GEAR FORK SHAFT | |
| 13 | G***L | HEXAGON THIN NUT | |
| 14 | G***L | Hexagon Bolt | |
| 15 | F***9 | Spring | |
| 16 | G***b | Steel Ball | |
| 17 | F***5 | HIGH AND LOW GEAR FORK | |
| 18 | Q***0 | Bowl type expansion plug | |
| 2 | G***0 | CIRCLIPS FOR HOLE | |
| 3 | F***6 | PLANET CARRIER MAT PLATE | |
| 4 | F***0 | WEARABLE WASHER | |
| 5 | F***8 | PLANET CARRIER ASSEMBLY | |
| 5.1 | F***4 | PLANET CARRIER WELDMENT | |
| 5.2 | F***3 | PLANET GEAR SHAFT | |
| 5.3 | F***2 | PLANET GEAR LINER | |
| 5.4 | F***4 | NEEDLE SPACER RING | |
| 5.5 | G***4 | NEEDLE | |
| 5.6 | F***1 | PLANET GEAR | |
| 6 | T***2 | INNER GEAR RING | |
| 7 | G***L | Hexagon head bolt | |
| 8 | G***L | Standard Spring Washer | |
| 9 | F***4 | Locking Screw |
