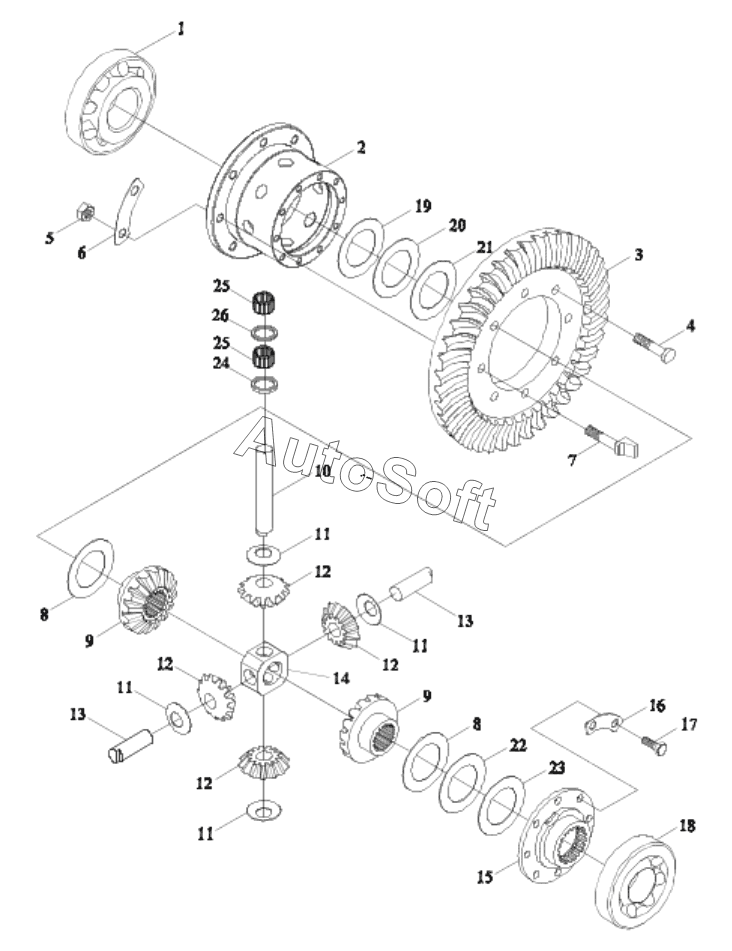

Каталог запасных частей к технике: Lovol TD-1304. TC05382110000 REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-2
13
13
26
25
25
24
23
22
21
20
19
18
17
16
15
14
TC05382110000(2)
12
12
12
12
11
11
11
11
10
9
9
8
8
7
6
5
4
3
2
1
TF1004.382A.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC05382110000(2) | T***) | REAR AXLE CENTRAL TRANSMISSION ASSEMBLY | |
| TF1004.382A.1 | T***1 | DIFFERENTIAL ASSEMBLY | |
| 1 | G***7 | TAPERED ROLLER BEARING | |
| 2 | T***3 | DIFFERENTIAL HOUSING | |
| 3 | T***4 | BIG TAPER GEAR | |
| 4 | T***4 | LOCKING BOLT | |
| 5 | G***L | HEXAGON NUT, TYPE-1 | |
| 6 | T***9 | LOCK WASHER 1 | |
| 7 | T***2 | PLANET GEAR SHAFT THRUST BOLT | |
| 8 | F***0 | HALF SHAFT GEAR WASHER | |
| 9 | T***2 | HALF SHAFT GEAR | |
| 10 | T***6 | LONG PLANET SHAFT | |
| 11 | T***8 | PLANET GEAR WASHER | |
| 12 | T***1 | PLANET GEAR | |
| 13 | T***7 | SHORT PLANET SHAFT | |
| 14 | T***0 | CENTRAL RING | |
| 15 | T***5 | DIFFERENTIAL COVER | |
| 16 | T***4 | LOCK WASHER 2 | |
| 17 | G***L | HEXAGON BOLT | |
| 18 | G***6 | TAPERED ROLLER BEARING | |
| 19 | F***0 | HALF SHAFT GEAR WASHER | |
| 20 | F***0 | HALF SHAFT GEAR WASHER | |
| 21 | F***0 | HALF SHAFT GEAR WASHER | |
| 22 | F***0 | HALF SHAFT GEAR WASHER | |
| 23 | F***0 | HALF SHAFT GEAR WASHER | |
| 24 | T***2 | LONG SPACER BUSH | |
| 25 | T***1 | ROLLER NEEDLE BEARING | |
| 26 | T***3 | SHORT SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
