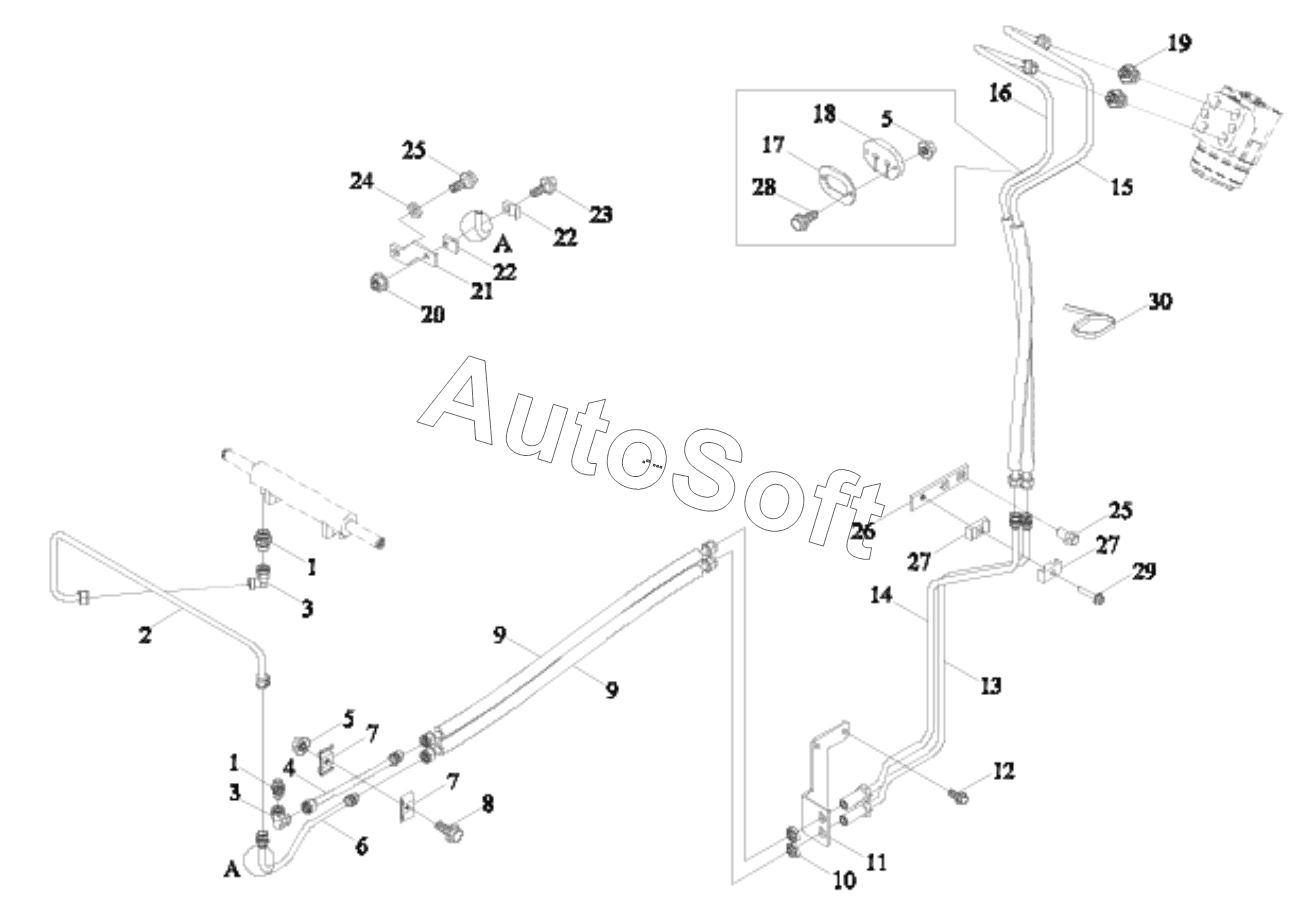

Каталог запасных частей к технике: Lovol TD-1304. TD2S402020000K FULLY HYDRAULIC STEERING ASSEMBLY-2
15
30
29
28
27
27
26
25
25
24
23
22
22
21
20
19
18
17
16
14
13
12
11
10
9
9
8
7
7
6
5
5
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD2S402020000K(2) | T***) | FULLY HYDRAULIC STEERING ASSEMBLY | |
| 1 | T***7 | END STRAIGHT THREAD CONNECTOR BODY | |
| 2 | T***5 | OIL CYLINDER RIGHT STEEL PIPE ASSEMBLY 2 | |
| 3 | G***0 | JOINT | |
| 4 | T***3 | OIL CYLINDER LEFT STEEL PIPE ASSEMBLY | |
| 5 | G***) | HEXAGON FLANGE NUT | |
| 6 | T***3 | OIL CYLINDER RIGHT STEEL PIPE ASSEMBLY 1 | |
| 7 | T***5 | OIL PIPE CLAMP AND RUBBER WASHER | |
| 8 | G***L | Hexagon Flange Nut | |
| 9 | T***0 | HIGH PRESSURE RUBBER PIPE L10-680 | |
| 10 | G***L | LOCKING NUT | |
| 11 | T***2 | OIL PIPE BRACKET | |
| 12 | G***) | HEXAGON FLANGE NUT | |
| 13 | T***7 | RIGHT OIL CONVEYING PIPE ASSEMBLY | |
| 14 | T***5 | LEFT OIL CONVEYING PIPE ASSEMBLY | |
| 15 | T***3 | OIL OUTLET PIPE ASSEMBLY | |
| 16 | T***2 | OIL OUTLET PIPE ASSEMBLY | |
| 17 | T***1 | CLAMPING PLATE | |
| 18 | T***3 | SHOCK ABSORBER | |
| 19 | T***5 | JOINT BODY | |
| 20 | G***L | Hexagon Flange Nut | |
| 21 | T***7 | OIL PIPE BRACKET | |
| 22 | T***1 | Single Hole Pipe Clamp | |
| 23 | G***L | HEXAGON FLANGE NUT | |
| 24 | T***8 | WASHER | |
| 25 | G***L | HEXAGON FLANGE NUT | |
| 26 | T***1 | PIPE CLAMP BRACKET WELDMENT | |
| 27 | F***1 | DOUBLE PIPE CLAMP | |
| 28 | G***) | HEXAGON FLANGE NUT | |
| 29 | G***L | HEXAGON FLANGE NUT | |
| 30 | Q***0 | Plastic Fastening Strip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
