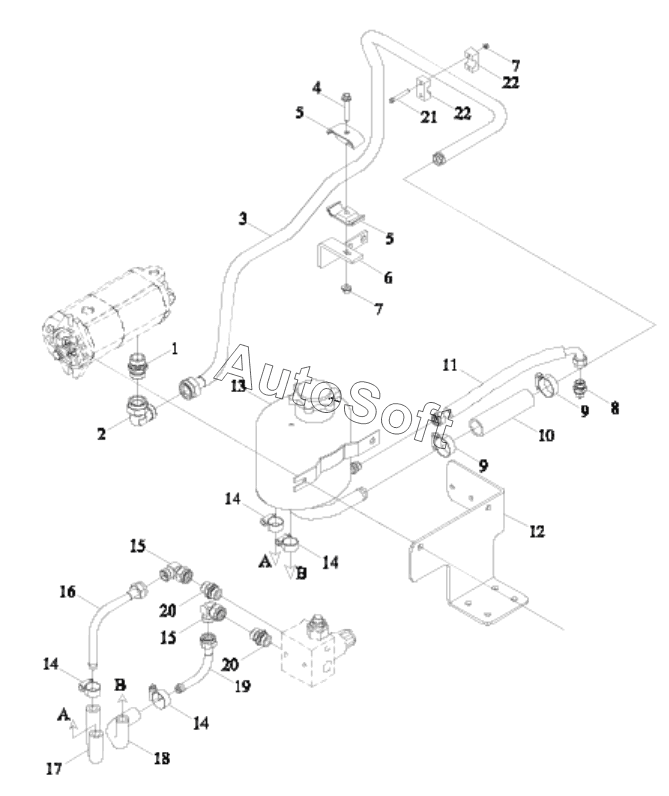

Каталог запасных частей к технике: Lovol TD-1304. TD2S402020000K FULLY HYDRAULIC STEERING ASSEMBLY-4
TD2S402020000K(4)
TD2S402020000K(4)
1
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
14
14
14
15
15
16
17
18
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD2S402020000K(4) | T***) | FULLY HYDRAULIC STEERING ASSEMBLY | |
| 1 | T***6 | STRAIGHT THREAD JOINT | |
| 2 | G***2 | JOINT | |
| 3 | T***4 | STEERING OIL SUCTION STEEL PIPE ASSEMBLY | |
| 4 | G***L | HEXAGON FLANGE NUT | |
| 5 | T***8 | OIL PIPE CLAMP AND RUBBER WASHER 22-12 | |
| 6 | T***3 | OIL PIPE BRACKET1 | |
| 7 | G***) | HEXAGON FLANGE NUT | |
| 8 | T***7 | END STRAIGHT THREAD CONNECTOR BODY M18-12 | |
| 9 | Q***2 | B-Type Worm Transmission Hose Clamp | |
| 10 | T***0 | OIL SUCTION RUBBER HOSE | |
| 11 | T***4 | RETURN PIPE ASSEMBLY | |
| 12 | T***9 | STEERING OIL TANK BRACKET | |
| 13 | T***1 | STEERING OIL TANK AND BREATHER ASSEMBLY | |
| 14 | Q***7 | B-TYPE WORM TRANSMISSION HOSE CLAMP | |
| 15 | G***5 | JOINT | |
| 16 | T***5 | ELEC. VALVE OIL RETURN STEEL PIPE ASSEMBLY 2 | |
| 17 | T***8 | ELEC. VALVE OIL RETURN RUBBER HOSE 2 | |
| 18 | T***7 | ELEC. VALVE OIL RETURN RUBBER HOSE 1 | |
| 19 | T***3 | ELEC. VALVE OIL RETURN STEEL PIPE ASSEMBLY 1 | |
| 20 | C***) | CONNECTING JOINT | |
| 21 | G***L | HEXAGON FLANGE NUT | |
| 22 | T***4 | SINGLE HOLE PIPE CLAMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
