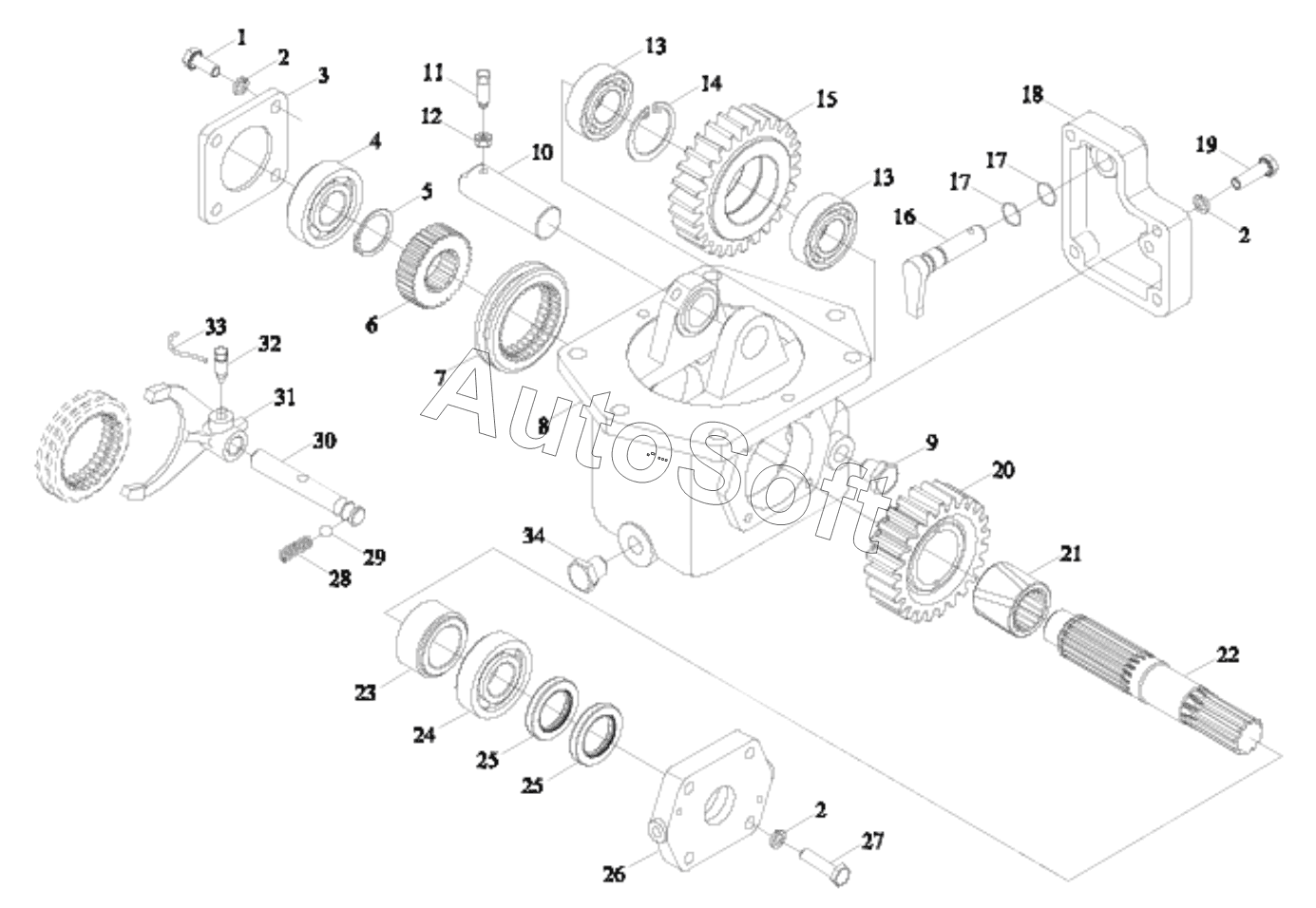

Каталог запасных частей к технике: Lovol TD-1304. TC05421020000 TRANSFER CASE HOUSING ASSEMBLY-2
TC05421020001(2)
TC05421020000(2)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC05421020000(2) | T***) | TRANSFER CASE HOUSING ASSEMBLY | |
| TC05421020001(2) | T***) | TRANSFER CASE BODY ASSEMBLY | |
| 1 | G***L | Hexagon head bolt | |
| 2 | G***L | Standard Spring Washer | |
| 3 | F***2 | REAR COVER | |
| 4 | G***6 | Deep-grooved ball bearing | |
| 5 | G***8 | Circlip For Shaft | |
| 6 | F***5 | Mesh Gear Seat | |
| 7 | F***4 | SHIFT COLLAR | |
| 8 | T***a | TRANSFER CASE BODY | |
| 9 | G***R | PLUG | |
| 10 | T***7 | MIDDLE GEAR SHAFT | |
| 11 | G***H | SCREW | |
| 12 | G***L | Hexagon Nut, Style 1 | |
| 13 | G***E | COLUMN ROLLER BEARING | |
| 14 | G***2 | Circlips For Hole | |
| 15 | T***a | MIDDLE GEAR | |
| 16 | T***4 | TRANSFER CASE ROCKER | |
| 17 | G***G | Rubber O-Seal Ring | |
| 18 | T***3 | TRANSFER CASE SIDE COVER | |
| 19 | G***L | Hexagon Bolt | |
| 20 | T***a | DRIVEN GEAR | |
| 21 | F***c | GEAR BUSH | |
| 22 | T***2 | TRANSFER CASE GEAR SHAFT | |
| 23 | T***3 | SPACER BUSH | |
| 24 | G***7 | DEEP GROOVE BALL BEARING | |
| 25 | G***D | SEAL RING | |
| 26 | T***6 | FRONT COVER | |
| 27 | G***L | Hexagon Bolt | |
| 28 | F***9 | Spring | |
| 29 | G***b | Steel Ball | |
| 30 | F***c | FORK SHAFT | |
| 31 | F***7 | RELEASE FORK | |
| 32 | F***4 | Locking Screw | |
| 33 | T***8 | LOW CARTON STEEL WIRE | |
| 34 | T***7 | SCREW PLUG |
