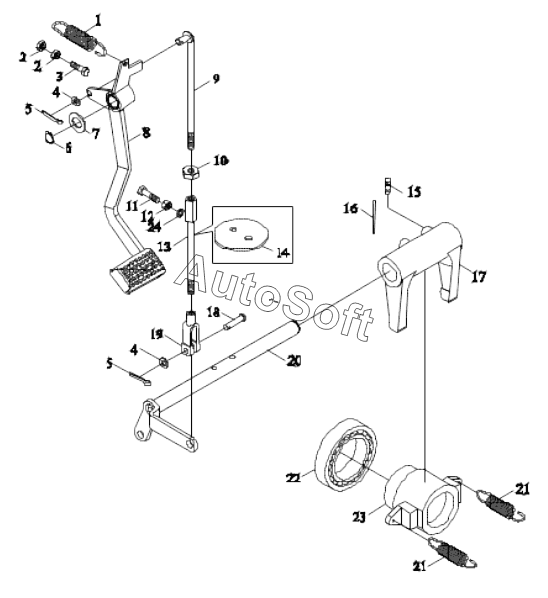

Каталог запасных частей к технике: Lovol TE-354. CLUTCH CONTROL ASSEMBLY
13
24
23
22
21
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***5 | Clutch Pedal Return Spring | |
| 2 | G***L | HEXAGON THIN NUT | |
| 3 | G***L | HEXAGON BOLT | |
| 4 | G***P | Plain washer | |
| 5 | G***P | SPLIT PIN | |
| 6 | G***5 | Circlip For Shaft | |
| 7 | G***P | Plain washer | |
| 8 | T***1 | CLUTCH PEDAL ROCKER UNIT | |
| 9 | T***3 | RELEASE UPPER TIE ROD WELD | |
| 10 | G***L | HEXAGON NUT, TYPE-1 | |
| 11 | G***L | HEXAGON BOLT | |
| 12 | G***L | HEXAGON NUT, TYPE-1 | |
| 13 | T***4 | RELEASE LOWER TIE ROD WELD | |
| 14 | T***a | RUBBER SEALING PLATE | |
| 15 | F***9 | THRUST SCREW | |
| 16 | T***5 | LOW CARBON STEEL WIRE | |
| 17 | F***7 | CLUTCH FORK | |
| 18 | G***P | Pin shaft | |
| 19 | F***0 | Pull Rod Rear Fork | |
| 20 | T***a | CLUTCH RELEASE ROCKER WELDMENT | |
| 21 | F***6 | RETURN SPRING OF RELEASE BEARING SEAT | |
| 22 | T***2 | Release Bearing | |
| 23 | T***1 | RELEASE BEARING SEAT | |
| 24 | G***P | Standard spring washer |
