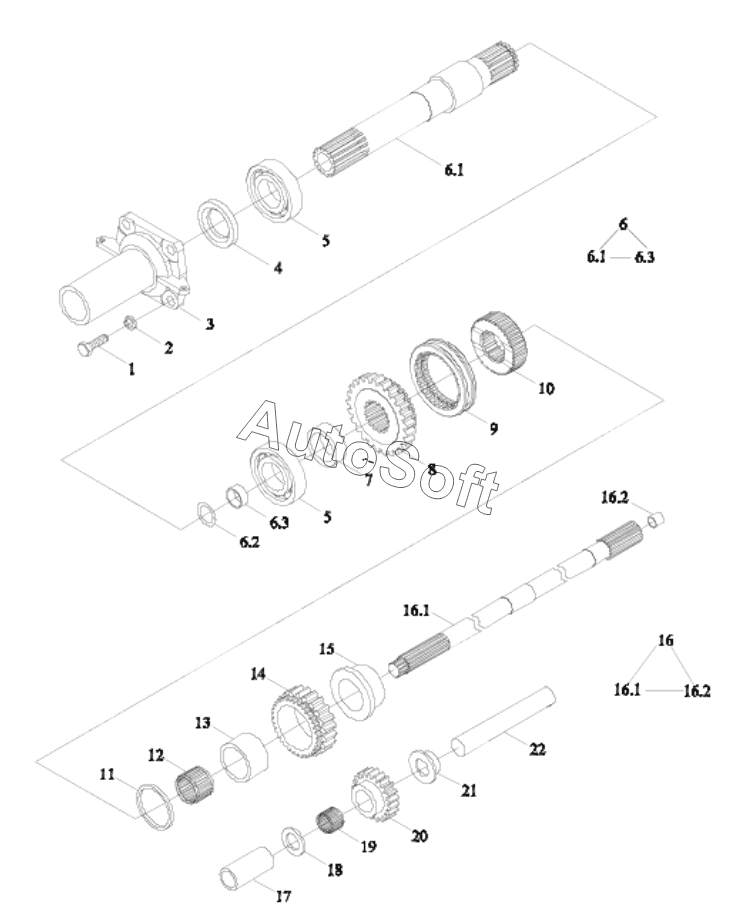

Каталог запасных частей к технике: Lovol TE-354. SHUTTLE SHIFT ASSEMBLY-3
1
2
3
4
5
5
6
6.1
6.1
6.2
6.3
6.3
7
8
9
10
11
12
13
14
15
16
16.1
16.1
16.2
16.2
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***) | HEXAGON BOLT | |
| 10 | T***0 | MESH GEAR SEAT | |
| 11 | T***3 | NEEDLE SPACER BUSH | |
| 12 | Q***1 | ROLLER NEEDLE BEARING | |
| 13 | T***2 | DRIVEN GEAR BUSH | |
| 14 | T***9 | SHUTTLE SHIFT DRIVEN GEAR | |
| 15 | T***8 | DRIVEN GEAR SPACER | |
| 16 | T***2 | PTO CLUTCH SHAFT ASSEMBLY | |
| 16.1 | T***1 | PTO CLUTCH SHAFT | |
| 16.2 | F***8 | SHAFT SLEEVE | |
| 17 | T***1 | IDLER SPACER II | |
| 18 | T***) | WASHER | |
| 19 | Q***4 | ROLLER NEEDLE BEARING | |
| 2 | T***) | WASHER | |
| 20 | T***0 | SHUTTLE SHIFT IDLE WHEEL | |
| 21 | T***0 | IDLER SHAFT SPACER BUSH | |
| 22 | T***4 | SHUTTLE SHIFT IDLE SHAFT | |
| 3 | T***1 | RELEASE BEARING SEAT SUPPORT | |
| 4 | G***D | SEAL RING | |
| 5 | G***7 | DEEP GROOVE BALL BEARING | |
| 6 | T***1 | SHUTTLE SHIFT DRIVING SHAFT ASSEMBLY | |
| 6.1 | T***1 | SHUTTLE SHIFT DRIVING SHAFT | |
| 6.2 | G***G | RUBBER O-SEAL RING | |
| 6.3 | T***2 | SLEEVE | |
| 7 | T***9 | DRIVING GEAR SPACER BUSH | |
| 8 | T***5 | SHUTTLE SHIFT DRIVING GEAR | |
| 9 | T***4 | SHIFT COLLAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
