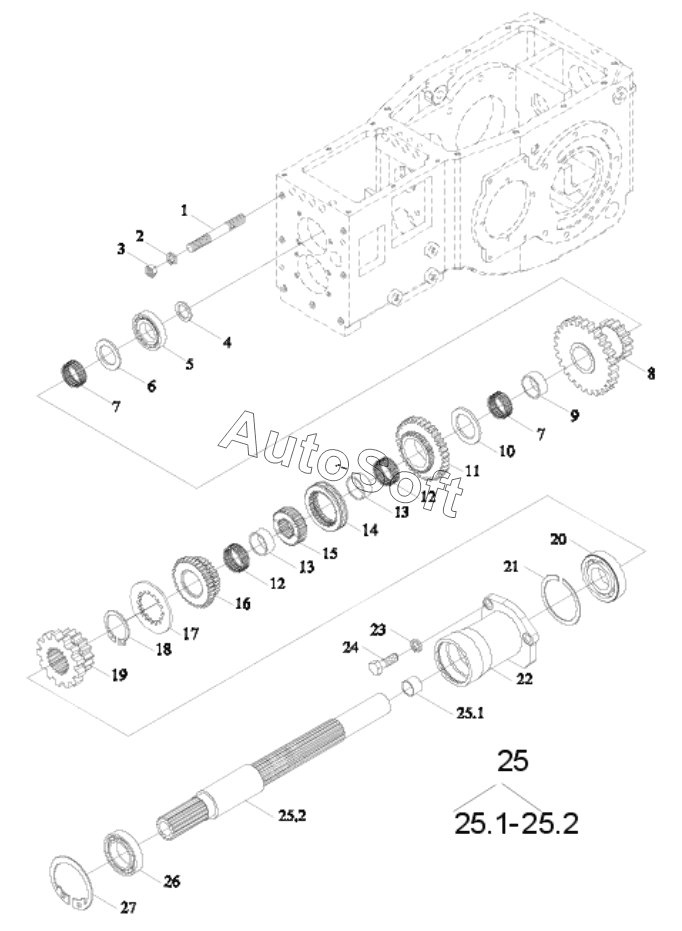

Каталог запасных частей к технике: Lovol TE-354. TRANSMISSION CASE ASSEMBLY-2
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25.1
25.1
25.2
25.2
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***L | DOUBLE END STUDS | |
| 10 | F***8 | IV DRIVING GEAR RETAINING RING | |
| 11 | T***8 | IV DRIVING GEAR | |
| 12 | Q***2 | ROLLER NEEDLE BEARING | |
| 13 | F***4 | GEAR SLIDING SLEEVE | |
| 14 | T***9 | SHIFT COLLAR | |
| 15 | F***5 | MESHING SEAT | |
| 16 | T***7 | DRIVING GEAR | |
| 17 | F***3 | RETAINING RING OF 3RD DRIVING GEAR | |
| 18 | G***4 | CIRCLIP FOR SHAFT | |
| 19 | T***5 | I-II SLIDING GEAR | |
| 2 | G***P | Standard Spring Washer | |
| 20 | G***N | DEEP GROOVE BALL BEARING | |
| 21 | G***6 | Stop ring | |
| 22 | T***4 | BEARING COVER | |
| 23 | G***P | Standard spring washer | |
| 24 | G***L | Hexagon head bolt | |
| 25 | T***2 | 1ST SHAFT ASSEMBLY | |
| 25.1 | F***7 | SHAFT SLEEVE | |
| 25.2 | T***1 | 1ST SHAFT | |
| 26 | G***7 | Bearing | |
| 27 | G***2 | Circlips For Hole | |
| 3 | G***L | HEXAGON NUT, TYPE-1 | |
| 4 | F***2 | THRUST RING | |
| 5 | G***E | Column Roller Bearing | |
| 6 | F***7 | 1ST SHAFT ASSISTANT GEARSHIFT SPACER RING | |
| 7 | J***7 | ROLLER NEEDLE BEARING | |
| 8 | F***6 | HIGH AND LOW FIXING GEAR | |
| 9 | F***9 | FORK SHAFT LOCKING SPRING |
