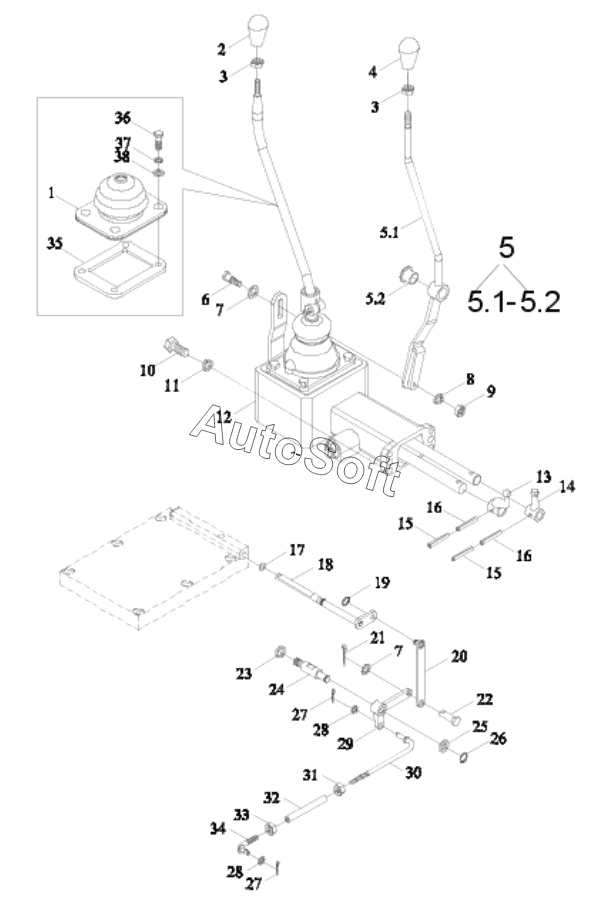

Каталог запасных частей к технике: Lovol TE-354. TRANSMISSION CASE CONTROL MECHANISM ASSEMBLY-3
1
2
3
3
4
5
5.1
5.1
5.2
5.2
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***5 | SHIELD | |
| 10 | G***) | HEXAGON BOLT | |
| 11 | G***) | STANDARD SPRING WASHER | |
| 12 | T***) | SIDE-MOUNTED CONTROL MECHANISM ASSEMBLY | |
| 13 | T***2 | MAIN GEARSHIFT CONTROL INNER FORK HEAD | |
| 14 | T***3 | AUXILIARY GEARSHIFT CONTROL INNER DIAL HEAD | |
| 15 | G***) | SPRING COLUMN PIN | |
| 16 | G***) | SPRING COLUMN PIN | |
| 17 | G***G | O-RING | |
| 18 | T***2 | INTERLOCKING SHAFT WELDMENT | |
| 19 | G***6 | SPLIT RETAINER RING | |
| 2 | T***2 | MAIN GEARSHIFT CONTROL HANDLE | |
| 20 | T***7 | PULL PLATE WELD | |
| 21 | G***P | Split pin | |
| 22 | G***P | PIN SHAFT | |
| 23 | G***P | Washer | |
| 24 | T***4 | STUD | |
| 25 | G***P | SMALL WASHER | |
| 26 | G***2 | Circlip for shaft | |
| 27 | G***P | SPLIT PIN | |
| 28 | G***P | Plain washer | |
| 29 | T***4 | INTERLOCKING ROTARY SLEEVE WELDMENT | |
| 3 | G***L | Hexagon Nut, Style 1 | |
| 30 | T***6 | PULL ROD WELDMENT | |
| 31 | G***L | Hexagon nut, style 1 | |
| 32 | T***9 | CONNECTING ROD | |
| 33 | G***L | Hexagon nut, style 1 | |
| 34 | T***4 | BRAKE SHORT TIE ROD WELD | |
| 35 | T***2 | PRESSURE PLATE | |
| 36 | G***L | HEXAGON BOLT | |
| 37 | G***P | Standard spring washer | |
| 38 | G***P | FLAT WASHER | |
| 4 | F***7 | AUXILIARY GEARSHIFT CONTROL HANDLE | |
| 5 | T***2 | AUXILIARY GEARSHIFT UPPER CONTROL ROD PRES- SURE UNIT | |
| 5.1 | T***1 | AUXILIARY GEARSHIFT UPPER CONTROL ROD WELDMENT | |
| 5.2 | T***1 | NYLON SLEEVE | |
| 6 | T***3 | STEP BOLT | |
| 7 | G***P | Plain washer | |
| 8 | G***) | STANDARD SPRING WASHER | |
| 9 | G***L | Hexagon Nut, Type-1 |
