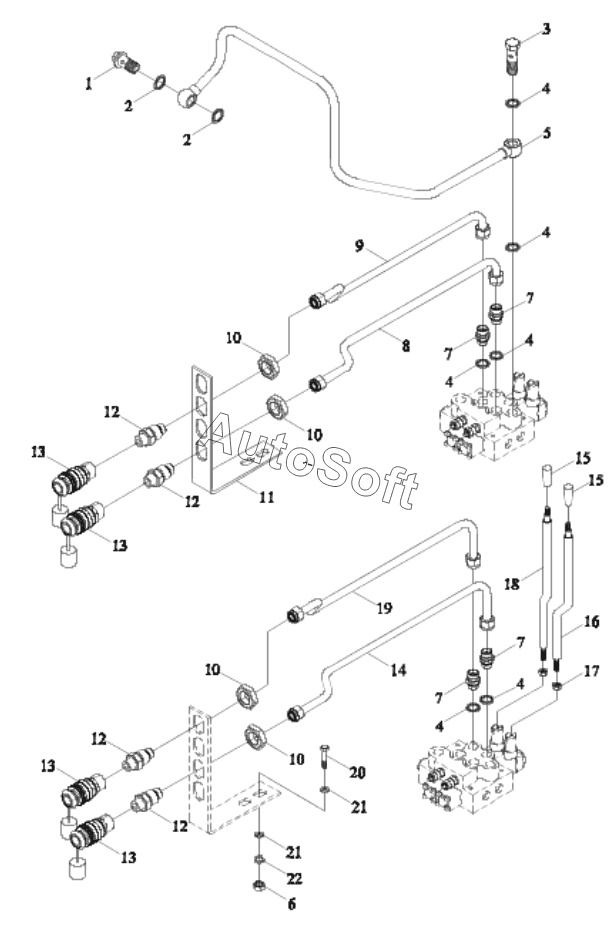

Каталог запасных частей к технике: Lovol TE-404. TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
11
22
21
21
20
19
18
17
16
15
15
14
13
13
13
13
12
12
12
12
TE354.582D(2)
10
10
10
10
9
8
7
7
7
7
6
5
4
4
4
4
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE354.582D(2) | T***) | MULTI-WAY VALVE OIL PIPE ASSEMBLY | |
| 1 | F***2 | HOLLOW BOLT | |
| 2 | J***) | COMBINED SEAL GASKET | |
| 3 | F***) | HOLLOW BOLT -3 | |
| 4 | J***) | COMBINED SEAL GASKET | |
| 5 | T***2 | MULTI-WAY VALVE OIL RETURN PIPE ASSEMBLY | |
| 6 | G***L | Hexagon Nut, Style 1 | |
| 7 | G***4 | STRAIGHT PIPE JOINT BODY | |
| 8 | T***4 | MULTI-WAY VALVE OUTLET OIL PIPE-01 | |
| 9 | T***6 | MULTI-WAY VALVE OUTLET OIL PIPE-03 | |
| 10 | G***L | Hexagon thin nut | |
| 11 | T***a | QUICK CHANGING JOINT BRACKET | |
| 12 | F***2 | OIL PIPE JOINT | |
| 13 | F***0 | Quick-change connector | |
| 14 | T***5 | MULTI-WAY VALVE OUTLET OIL PIPE-02 | |
| 15 | T***5 | HANDLE HEAD | |
| 16 | T***6 | CONTROL HANDLE-01 | |
| 17 | G***L | Hexagon nut, style 1 | |
| 18 | T***7 | CONTROL HANDLE-02 | |
| 19 | T***7 | MULTI-WAY VALVE OUTLET OIL PIPE-04 | |
| 20 | G***L | Hex bolt | |
| 21 | G***P | Plain washer | |
| 22 | G***P | Standard spring washer |
