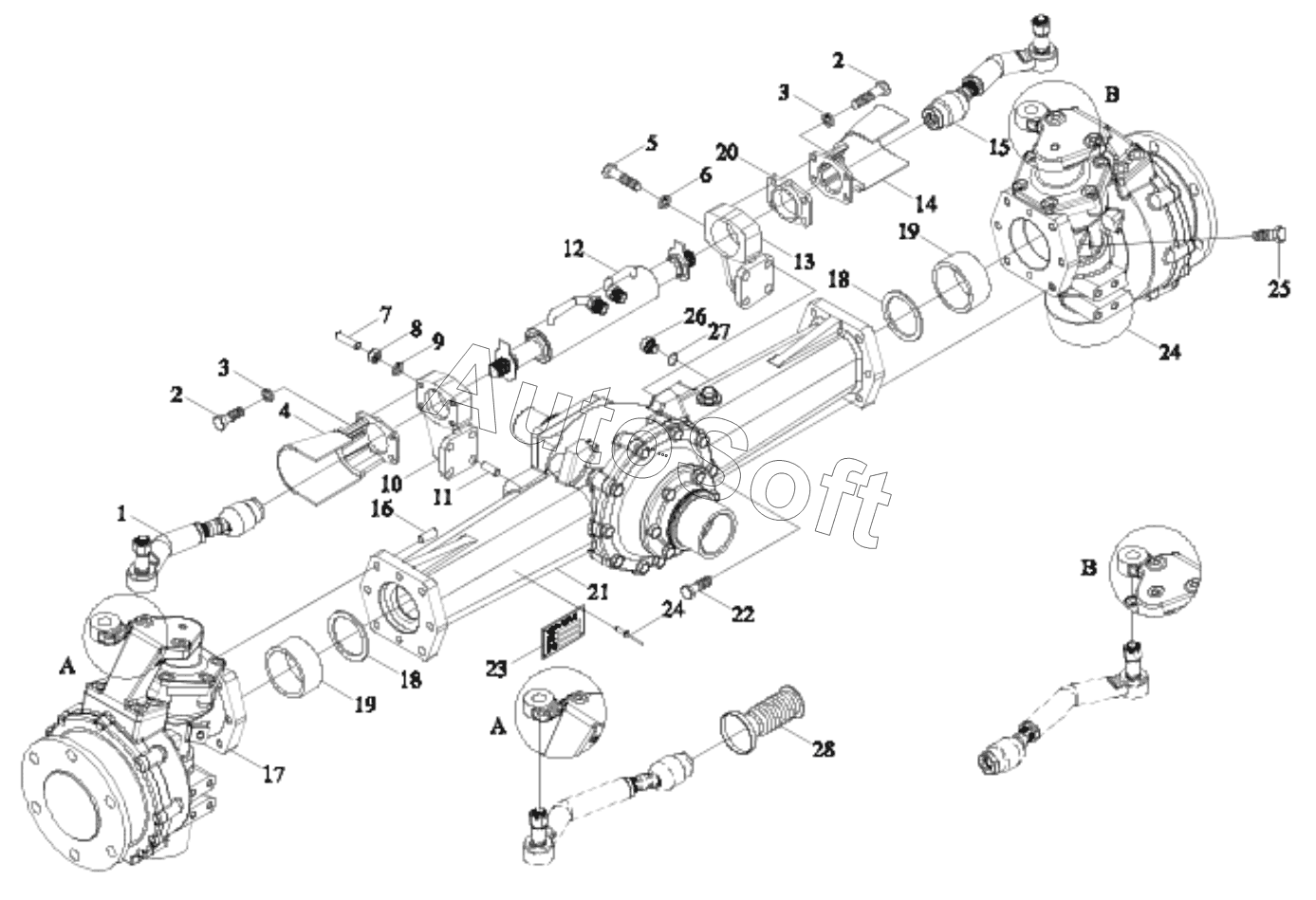

Каталог запасных частей к технике: Lovol TE-404. TL02311010000 FRONT DRIVING AXLE ASSEMBLY-1
15
29
28
27
26
25
24
24
23
22
21
20
19
19
18
18
17
16
TL02311010000
14
13
12
11
10
9
8
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TL02311010000 | T***0 | FRONT AXLE | |
| 1 | T***7 | LEFT STEERING HORIZONTAL PULL ROD ASSEMBLY | |
| 2 | G***L | Hexagon socket head cap screw | |
| 3 | G***L | Standard Spring Washer | |
| 4 | T***8 | OIL CYLINDER BONNET WELDMENT | |
| 5 | G***L | Hexagon head bolt | |
| 6 | G***L | Standard Spring Washer | |
| 7 | G***L | SCREW | |
| 8 | G***L | HEXAGON THIN NUT | |
| 9 | G***L | Standard Spring Washer | |
| 10 | T***3 | OIL CYLINDER FIXING SEAT 2 | |
| 11 | G***L | COLUMN PIN | |
| 12 | T***6 | HYDRAULIC CYLINDER ASSEMBLY | |
| 13 | T***2 | OIL CYLINDER FIXING SEAT | |
| 14 | T***9 | OIL CYLINDER BONNET WELDMENT | |
| 15 | T***8 | RIGHT STEERING CROSS PULL ROD ASSEMBLY | |
| 16 | G***L | COLUMN PIN | |
| 17 | T***4 | LEFT TRANSMISSION ASSEMBLY | |
| 18 | T***0 | ADJUSTING GASKET | |
| 19 | T***9 | LOCATING SLEEVE | |
| 20 | T***1 | SEAT COVER | |
| 21 | T***3 | MAIN REDUCER BOX ASSEMBLY | |
| 22 | G***L | HEXAGON BOLT | |
| 23 | 9***0 | NAMEPLATE | |
| 24 | G***L | LABEL RIVET | |
| 25 | T***0 | LIMIT BOLT | |
| 26 | C***8 | SCREW PLUG | |
| 27 | G***G | RUBBER O-SEAL RING | |
| 28 | T***0 | BONNET | |
| 29 | T***5 | RIGHT TRANSMISSION ASSEMBLY |
