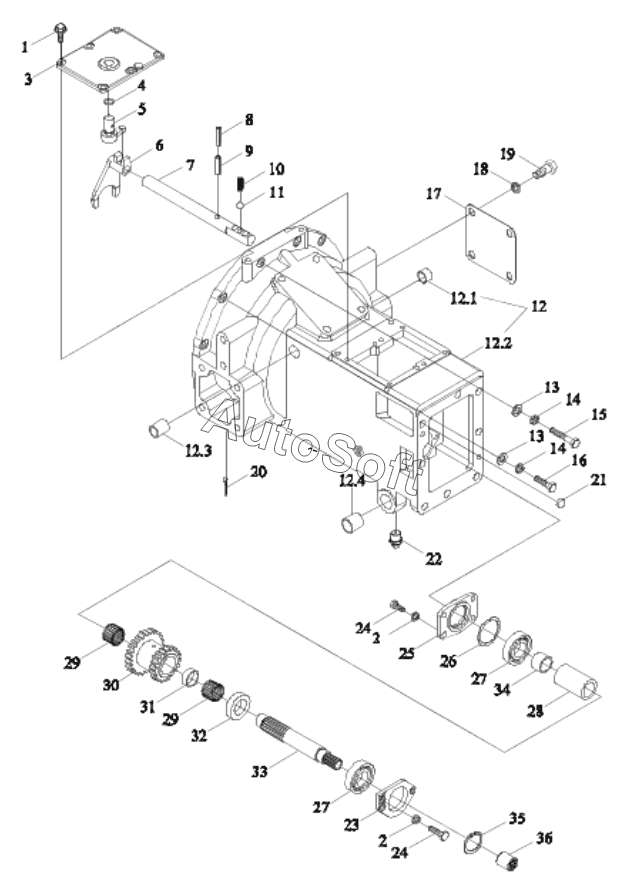

Каталог запасных частей к технике: Lovol TE-404. TE300.361 SHUTTLE SHIFT ASSEMBLY-1
TE300.361
1
2
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE300.361 | T***1 | SHUTTLE SHIFT ASSEMBLY | |
| 1 | G***L | Hexagon Flange Nut | |
| 10 | T***1 | SELF LOCKING SPRING | |
| 11 | G***b | STEEL BALL | |
| 12 | T***1 | CLUTCH HOUSING UNIT | |
| 12.1 | F***2 | ROCKER SHAFT SHORT BUSH | |
| 12.2 | T***a | CLUTCH HOUSING | |
| 12.3 | F***3 | ROCKER SHAFT LONG BUSH | |
| 12.4 | F***4 | PEDAL SHAFT BUSH | |
| 13 | G***L | Flat Washer | |
| 14 | G***L | Standard Spring Washer | |
| 15 | G***L | HEXAGON BOLT | |
| 16 | G***L | Hexagon Bolt | |
| 17 | F***0 | INSPECTION HOLE SIDE COVER | |
| 18 | G***L | STANDARD SPRING WASHER | |
| 19 | T***7 | BOLT M14 X 20 | |
| 2 | G***L | Standard Spring Washer | |
| 20 | G***L | SPLIT PIN | |
| 21 | T***2 | BOWL SHIM 15 | |
| 22 | J***1 | STRAIGHT FORCED FILLING OIL CUP | |
| 23 | T***2 | BEARING PRESSURE COVER | |
| 24 | G***L | Hexagon flange nut | |
| 25 | T***4 | BEARING PRESSURE COVER | |
| 26 | T***1 | ADJUSTING WASHER | |
| 27 | G***5 | BEARING | |
| 28 | T***5 | SPACER BUSH I | |
| 29 | G***7 | NEEDLE AND CARRIER COMBINATION | |
| 3 | T***b | SHUTTLE SHIFT UPPER COVER | |
| 30 | T***9 | SHUTTLE SHIFT DRIVEN DUAL GEAR | |
| 31 | F***9 | FORK SHAFT LOCKING SPRING | |
| 32 | T***6 | SPACER BUSH II | |
| 33 | T***2 | SHUTTLE SHIFT MIDDLE SHAFT | |
| 34 | T***5 | SPACER BUSH | |
| 35 | G***8 | RETAINER RING | |
| 36 | T***3 | SPLINE BUSH | |
| 4 | G***G | O-RING | |
| 5 | T***a | SHUTTLE SHIFT ROCKER ARM | |
| 6 | T***7 | SHUTTLE SHIFT FORK | |
| 7 | T***9 | SHUTTLE SHIFT FORK SHAFT | |
| 8 | G***4 | Spring-type straight pin | |
| 9 | G***4 | Spring-type straight pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
