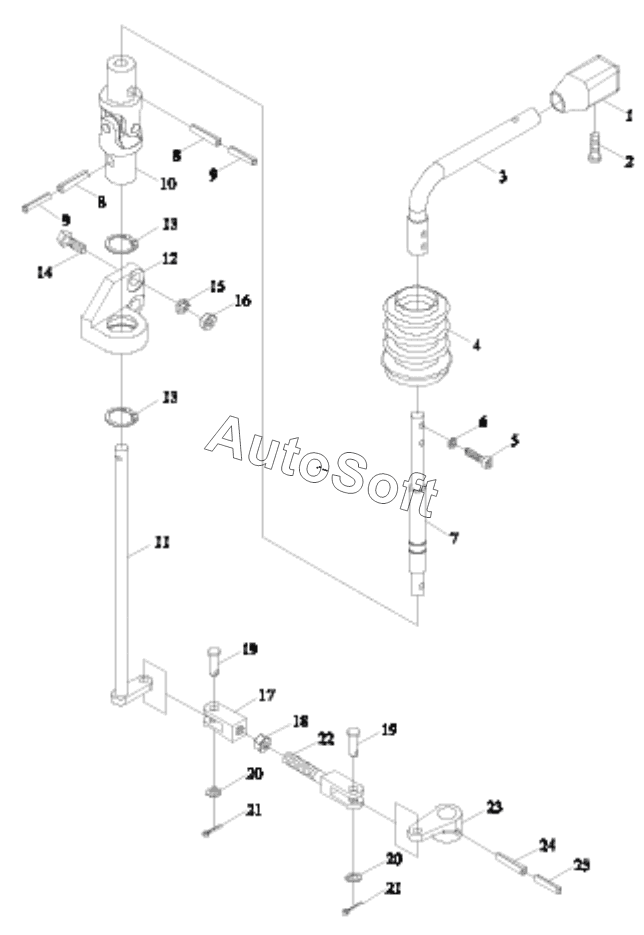

Каталог запасных частей к технике: Lovol TE-404. TE250.362F SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY
13
13
25
24
23
22
21
21
20
20
19
19
18
17
16
15
14
TE250.362F
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE250.362F | T***F | SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY | |
| 1 | T***4 | PLASTIC HANDLE | |
| 2 | G***L | CROSS SCREW | |
| 3 | T***a | GEARSHIFT HANDLE WELDMENT | |
| 4 | T***1 | DUSTPROOF RING | |
| 5 | G***L | INNER HEXAGON SCREW | |
| 6 | G***L | Standard Spring Washer | |
| 7 | T***a | GEARSHIFT LEVER | |
| 8 | G***2 | SPRING COLUMN PIN | |
| 9 | G***2 | SPRING COLUMN PIN | |
| 10 | T***2 | UNIVERSAL JOINT ASSEMBLY | |
| 11 | T***1 | CONTROL ROD WELDMENT | |
| 12 | T***2 | GUIDE SEAT | |
| 13 | G***2 | Circlip for shaft | |
| 14 | G***L | Hex head bolt | |
| 15 | G***L | Standard Spring Washer | |
| 16 | G***L | Hexagon nut, style 1 | |
| 17 | T***2 | ASSISTANT CONNECTING FORK | |
| 18 | G***L | Hexagon nut, style 1 | |
| 19 | G***L | PIN SHAFT | |
| 20 | G***L | Flat Washer | |
| 21 | G***L | Split Pin | |
| 22 | T***a | CONNECTING FORK | |
| 23 | T***3 | ROCKER | |
| 24 | G***8 | Spring-type straight pin | |
| 25 | G***8 | Spring-type straight pin |
