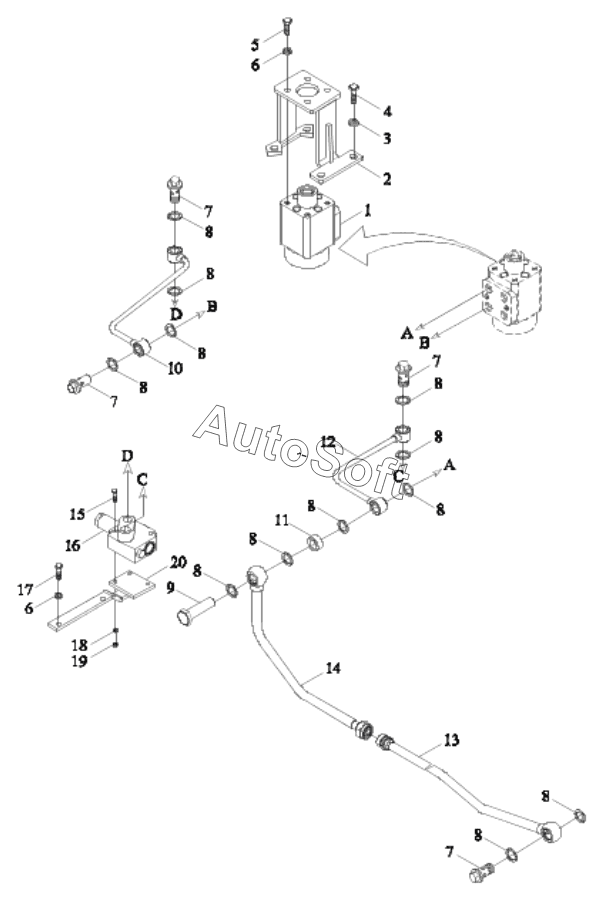

Каталог запасных частей к технике: Lovol TE-404. TE304.402C STEERING PIPE ASSEMBLY-1
10
20
19
18
17
16
15
14
13
12
11
TE304.402C
9
9
8
8
8
8
8
8
8
8
8
8
8
7
7
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE304.402C | T***C | STEERING PIPE ASSEMBLY | |
| 1 | F***8 | HYDRAULIC STEERING MECHANISM ASSEMBLY | |
| 2 | T***6 | REDIRECTOR BRACKET WELDMENT | |
| 3 | G***P | Standard Spring Washer | |
| 4 | G***L | BOLT | |
| 5 | G***L | Hex bolt | |
| 6 | G***P | Standard spring washer | |
| 7 | F***2 | HOLLOW BOLT | |
| 8 | J***0 | COMBINED SEAL GASKET | |
| 9 | F***6 | HOLLOW BOLT | |
| 10 | T***2 | REDIRECTOR OIL INLET STEEL PIPE ASSEMBLY | |
| 11 | F***7 | SPACER BUSH | |
| 12 | T***1 | DIVERTER VALVE OIL RETURN STEEL PIPE ASSEMBLY | |
| 13 | T***a | OIL RETURN PIPE ASSEMBLY | |
| 14 | T***a | OIL RETURN STEEL PIPE ASSEMBLY | |
| 15 | G***L | Hexagon head bolt | |
| 16 | F***0 | SINGLE-WAY STABILIZER DIVERTER VALVE | |
| 17 | G***L | Hexagon head bolt | |
| 18 | G***P | Standard spring washer | |
| 19 | G***L | Hexagon nut, style 1 | |
| 20 | T***7 | DIVERTER VALVE BRACKET WELDMENT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
